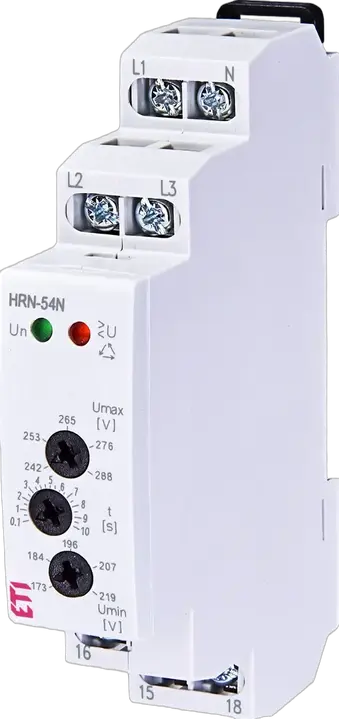

HRN-54N Моніторингове реле

Код ETI:: 002471412
Висота (мм):: 90 mm
Ширина (мм):: 18 mm
Категорія:: Реле контролю напруги у 3-фазних мережах HRN-54, HRN-54N
Група каталогу:: Реле контролю напруги
Підгрупа:: Реле контролю напруги
Опис типу:: Реле контролю напруги і послід. фаз HRN-54, HRN-54N
Призначення:: Реле контролю та керування
Напруга живлення (V):: 400 V
Тип контролю:: Sequence phase
Кількість контактів:: 1
Тип напруги:: AC
Максимальне навантаження AC1 (VA):: 2 500 VA
Номінальний струм:: 8 A
Тип контактів:: 1xCO
Кількість CO контактів:: 1

Аксесуари

Продукт

Вага: 0,07 kg
Net width: 17,5 mm
Net height: 91,3 mm
Net depth: 64,26 mm
Stock unit of measure: pcs

Основна упаковка

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838895423935
Basic packaging weight: 0,074 kg
Basic Packaging Dimensions Height: 70 mm
Basic Packaging Dimensions Width: 97 mm
Basic Packaging Dimensions Depth: 25 mm
Basic packaging volume: 0,17 dm³

Транспортна упаковка

Transport packaging quantity: 10 pcs
EAN code for a transport packaging: 3838895423942
Transport packaging weight: 0,74 kg
Transport Packaging Dimensions Height: 102 mm
Transport Packaging Dimensions Width: 284 mm
Transport Packaging Dimensions Depth: 75 mm
Transport packaging volume: 2,173 dm³
Pallet quantity: 4 600 pcs
Customs tariff: 85364900

Single-phase under voltage possible: Так
Phase failure detection: Так
Width: 18 mm
Three-phase under voltage possible: Так
Single-phase hysteresis possible: Так
Max. permitted delay-on energization time: 10 s
Min. adjustable delay-on energization time: 0,1 s
Voltage type (operating voltage): AC
Max. permitted off-delay time: 10 s
Phase sequence monitoring: Так
Voltage type (supply voltage): AC
Min. adjustable off-delay time: 0,1 s
Function under voltage detection: Так
Three-phase over voltage possible: Так
Type of voltage measuring range: AC
Phase imbalance monitoring: Так
Rated switch current: 8 A
Single-phase over voltage possible: Так
Function over voltage detection: Так
Depth: 64 mm
Three-phase hysteresis possible: Так
Type of electric connection: Screw connection
Number of contacts as change-over contact: 1
Height: 90 mm
Operating voltage AC 50 Hz(Min): 230 V
Voltage measuring range(Min): 300 V
Operating voltage AC 60 Hz(Min): 230 V
Supply voltage AC 60 Hz(Min): 230 V
Voltage measuring range 2(Min): 173 V
Voltage measuring range 1(Min): 242 V
Supply voltage AC 50 Hz(Min): 230 V
Voltage measuring range 1(Max): 288 V
Supply voltage AC 50 Hz(Max): 400 V
Voltage measuring range(Max): 500 V
Operating voltage AC 60 Hz(Max): 230 V
Operating voltage AC 50 Hz(Max): 230 V
Voltage measuring range 2(Max): 219 V
Supply voltage AC 60 Hz(Max): 400 V
