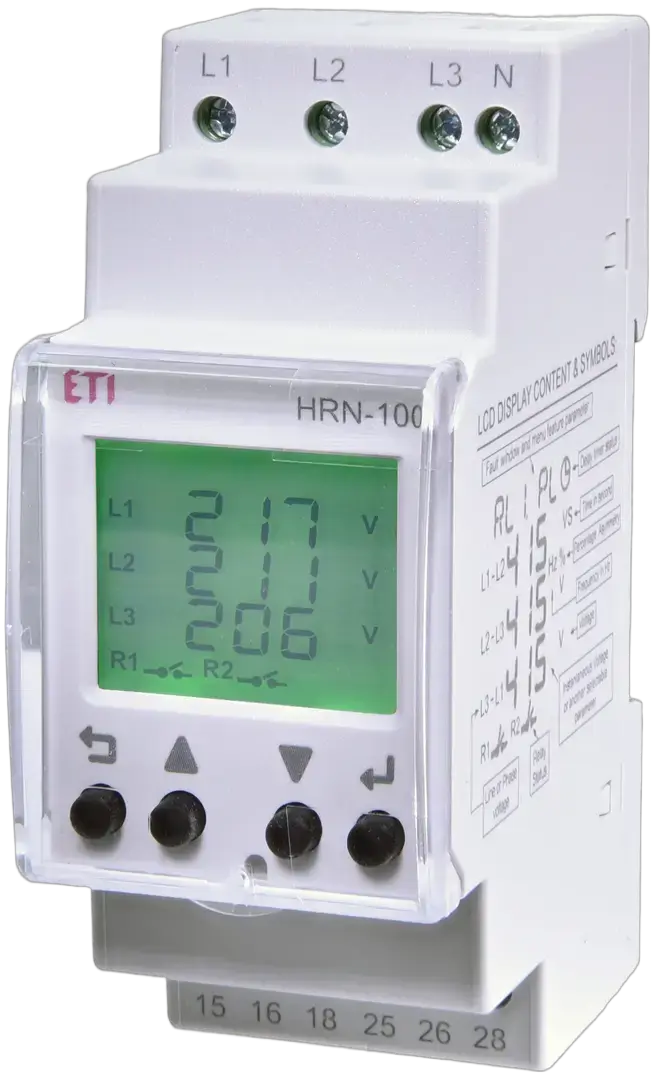

HRN-100/2 Моніторингове реле

Код ETI:: 002470303
Призначення:: Реле контролю та керування
Призначення:: Provides monitoring of phase sequence, phase failure, phase imbalance and neutral loss. Monitors under/overvoltage conditions and frequency in three-phase power systems.
Тип контролю:: Sequence phase, Frequency
Напруга живлення (V):: 400 V
Тип напруги:: AC
Максимальний контактний струм (A):: 5 A
Номінальний струм:: 5 A
Максимальне навантаження AC1 (VA):: 1 200 VA
Переріз провідника:: 0.5-2.5 mm²
Спосіб монтажу:: DIN рейка
Ступінь захисту IP:: IP20, IP40
Кількість NO контактів:: 2
Кількість CO контактів:: 2
Кількість NC контактів:: 2
Тип контактів:: 2xCO
Кількість контактів:: 2

Продукт

Вага: 0,132 kg
Net width: 36 mm
Net height: 92,5 mm
Net depth: 66,31 mm
Stock unit of measure: pcs

Транспортна упаковка

Transport packaging quantity: 1 pcs
EAN code for a transport packaging: 3838895981015
Transport packaging weight: 0,132 kg
Transport Packaging Dimensions Height: 61 mm
Transport Packaging Dimensions Width: 97 mm
Transport Packaging Dimensions Depth: 78 mm
Transport packaging volume: 0,462 dm³
Pallet quantity: 1 920 pcs
Customs tariff: 85364900

Single-phase under voltage possible: ✓
Width: 36 mm
Three-phase under voltage possible: ✓
Single-phase hysteresis possible: ✓
Max. permitted delay-on energization time: 999 s
Min. adjustable delay-on energization time: 0,1 s
Max. permitted off-delay time: 999 s
Voltage type (supply voltage): AC
Min. adjustable off-delay time: 0,1 s
Three-phase over voltage possible: ✓
Type of voltage measuring range: AC
Rated switch current: 5 A
Single-phase over voltage possible: ✓
Depth: 66,5 mm
Three-phase hysteresis possible: ✓
Type of electric connection: Screw connection
Number of contacts as change-over contact: 2
Height: 90 mm
Response value voltage(Min): 90 V
Voltage measuring range 2(Min): 150 V
Voltage measuring range 1(Min): 85 V
Voltage measuring range 1(Max): 310 V
Response value voltage(Max): 500 V
Voltage measuring range 2(Max): 535 V

Класифікація ETIM – версія 9.0
