Пристрої захисного вимкнення (ПЗВ) є важливими електротехнічними пристроями, призначеними для захисту від ураження електричним струмом та запобігання пожежам, спричиненим струмами витоку. Вони забезпечують додатковий захист людей і тварин, підвищуючи загальний рівень електробезпеки та пожежної безпеки. Використання ПЗВ особливо рекомендується в місцях із підвищеним ризиком ураження електричним струмом, таких як ванні кімнати, вологі приміщення, дитячі кімнати та майстерні.

002061250

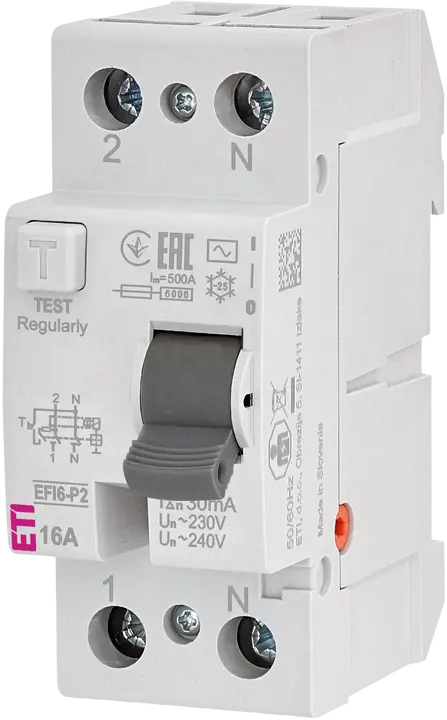

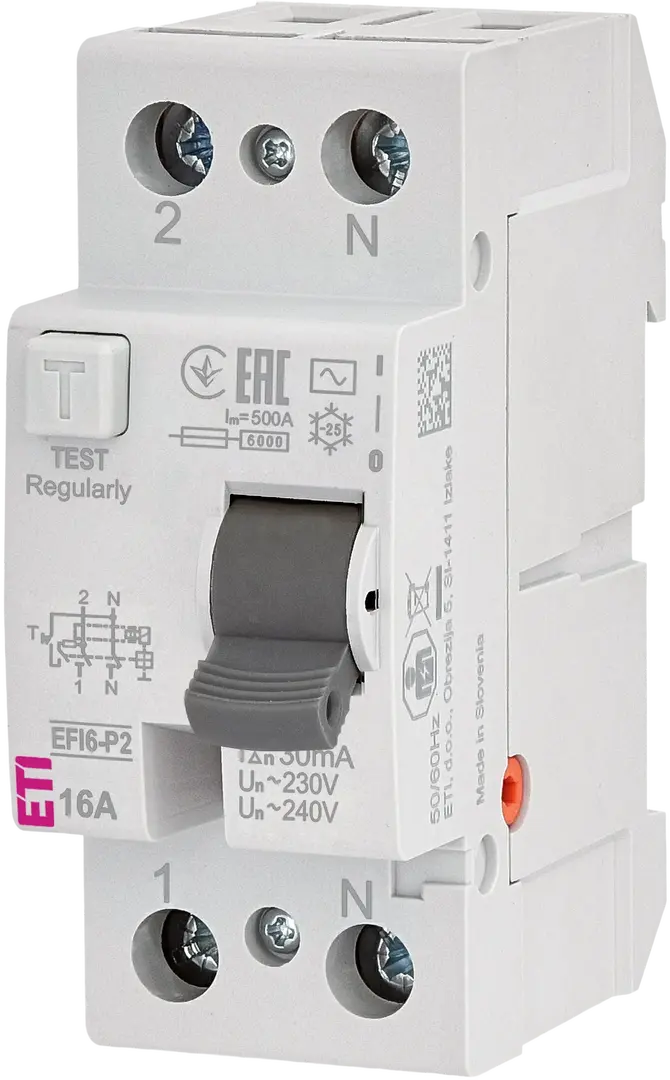

Зображення EFI6-P2 AC 16/0.03

EFI6-P2 AC 16/0.03 Диф. реле (ПЗВ)

Код ETI:: 002061250
Призначення:: Диференційне реле
Група каталогу:: EFI6-P2
Призначення:: IEC/EN 61008
Номінальний диференційний струм IDn (mA):: 0,03 A
Номінальний струм витоку (A):: 0,03 A
Тип струму витоку:: AC
Номінальний струм:: 16 A
Глибина (мм):: 68 mm
Спосіб монтажу:: TH 35
Кількість полюсів:: 1+N
Номінальний струм короткого замикання Inc (kA):: 6 kA
Час відключення:: Без затримки
Номінальна напруга AC:: 230/240 V
Номінальна частота (Hz):: 50/60 Hz
Номінальний перетин:: 1-25 mm²
Стандарт:: IEC/EN 61008
Ступінь захисту IP:: IP20

Продукт

Вага: 164 g
Net width: 35,9 mm
Net height: 88,7 mm
Net depth: 72,35 mm
Stock unit of measure: pcs

Основна упаковка

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838895868569
Basic packaging weight: 0,187 kg
Basic packaging volume: 0,27 dm³

Транспортна упаковка

Transport packaging quantity: 54 pcs
EAN code for a transport packaging: 3838895868576
Transport packaging weight: 10,398 kg
Transport packaging volume: 17,4 dm³
Pallet quantity: 2 808 pcs
Customs tariff: 85362010

Additional equipment possible: Так
Rated insulation voltage Ui: 440 V
Built-in depth: 68 mm
Leakage current type: AC
Surge current capacity: 0,4 kA
Rated impulse withstand voltage Uimp: 6 kV
Degree of protection (IP): IP20
Mounting method: DIN rail
Rated fault current: 0,03 A
Frequency: 50/60 Hz
Number of poles: 2
Short-circuit breaking capacity (Icw): 6 kA
Rated voltage: 240 V
Rated current: 16 A
Width in number of modular spacings: 2
Ambient temperature during operating(Min): -25 °C
Connectable conductor cross section solid-core(Min): 1 mm²
Connectable conductor cross section multi-wired(Min): 1 mm²
Connectable conductor cross section solid-core(Max): 25 mm²
Connectable conductor cross section multi-wired(Max): 25 mm²
Ambient temperature during operating(Max): 55 °C
