002443000

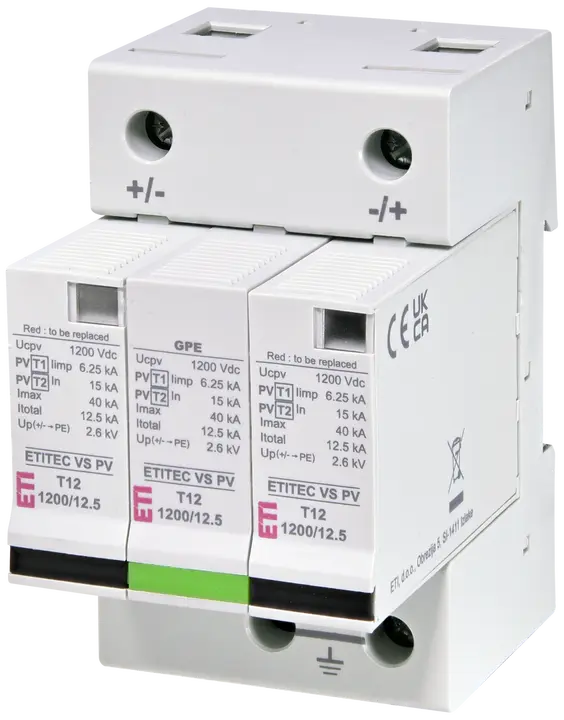

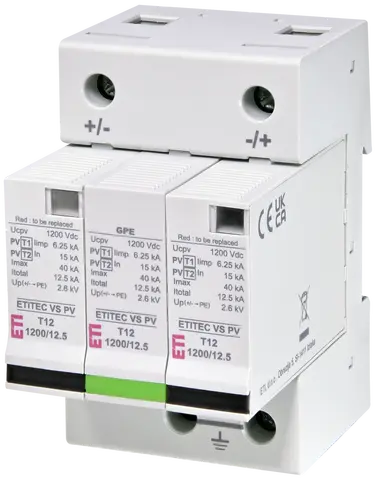

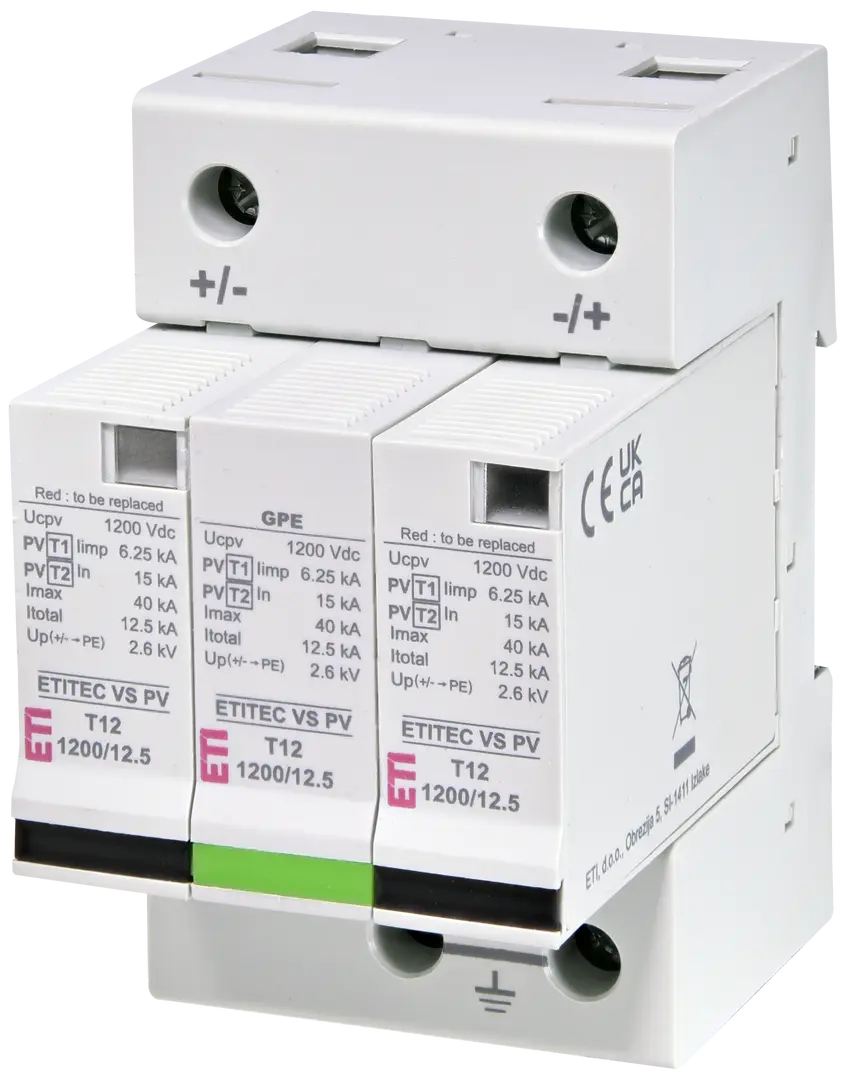

ETITEC VS PV T12 1200/12,5 ПЗІП (Обмежувач перенапруг)
- Код ETI:
- 002443000
- Призначення:
- Обмежувач перенапруги
- Тип струму:
- DC
- Тип обмежувача перенапруги:
- T1, T2
- Напруга довготривалої роботи Uc, (DC):
- 1 200 V
- Iimp 10/350 імпульсний струм (кА):
- 12,5 kA
- Сумарний струм розряду Іtotal (8/20) (кА):
- 12,5 kA
- In (8/20), (kA):
- 20 kA
- Maксимальний струм розряду Imax (8/20) kA:
- 40 kA
- Рівень захисту по напрузі Up, (kV):
- 1,3 kV
- Сигнальний контакт RC:
- ✗
- Струм витоку:
- ✗
- Кількість модулів:
- 3
- Установка:
- PV protection
- Глибина корпусу (mm):
- 67 mm
- Технологія:
- MOV, GDT
- Ступінь захисту IP:
- IP20
- Група каталогу:
- ETITEC V
2 Документи
24 Логістика
Продукт
- Вага
- 0,415 kg
- Stock unit of measure
- pcs
Основна упаковка
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838400100221
- Basic packaging weight
- 0,025 kg
- Basic Packaging Dimensions Height
- 83 mm
- Basic Packaging Dimensions Width
- 57 mm
- Basic Packaging Dimensions Depth
- 100 mm
- Basic packaging volume
- 0,473 dm³
Транспортна упаковка
- Intermediate packaging quantity
- 3 pcs
- EAN code for a intermediate packaging
- 3838400100238
- Intermediate packaging weight
- 1,455 kg
- Intermediate Packaging Dimensions Height
- 105 mm
- Intermediate Packaging Dimensions Width
- 90 mm
- Intermediate Packaging Dimensions Depth
- 183 mm
- Transport packaging quantity
- 24 pcs
- EAN code for a transport packaging
- 3838400100245
- Transport packaging weight
- 17 kg
- Transport Packaging Dimensions Height
- 290 mm
- Transport Packaging Dimensions Width
- 210 mm
- Transport Packaging Dimensions Depth
- 460 mm
- Transport packaging volume
- 28,014 dm³
- Pallet quantity
- 960 pcs
- Customs tariff
- 85363030
12 ETIM
- System configuration other
- ✓
- Voltage switching spark gap technology
- ✓
- Voltage protection level (DC+/DC- - PE)
- 2,6 kV
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 3 modular spacing
- Nominal voltage DC
- 1 000 V
- Lightning impulse current (10/350 µs)
- 6,25 kA
- Max. PV-voltage
- 1 200 V
- Number of poles
- 3
- Voltage protection level (DC+ - DC-)
- 4,6 kV
- Signalling at the device
- Optical
- System configuration DC
- ✓
