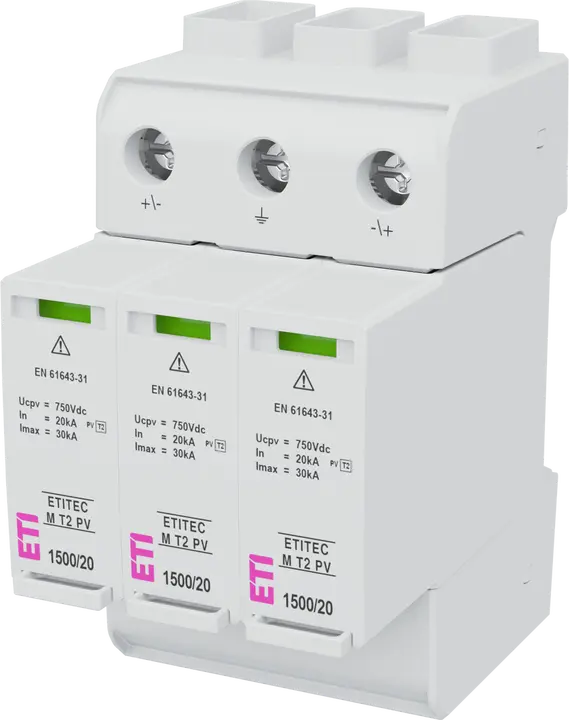

ETITEC M T2 PV 1500/20 Y RC ПЗІП (Обмежувач перенапруг)

Код ETI:: 002440518
Призначення:: Обмежувач перенапруги
Тип струму:: DC
Переріз дроту, що підключається, одна жила (mm2):: 35 mm²
Тип обмежувача перенапруги:: T2
Напруга довготривалої роботи Uc, (DC):: 1 500 V
In (8/20), (kA):: 20 kA
Рівень захисту по напрузі Up, (kV):: 5 kV
Сигнальний контакт RC:: ✓
Струм витоку:: ✓
Тип мережі:: PV
Кількість модулів:: 3
Установка:: Захист PV
Глибина корпусу (mm):: 70 mm
Технологія:: MOV
Ступінь захисту IP:: IP20
Група каталогу:: ETITEC M PV

Аксесуари

Продукт

Вага: 0,454 kg
Net width: 54 mm
Net height: 110,6 mm
Net depth: 77,85 mm
Stock unit of measure: pcs

Основна упаковка

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838895839477
Basic packaging weight: 0,434 kg
Basic Packaging Dimensions Height: 102 mm
Basic Packaging Dimensions Width: 65 mm
Basic Packaging Dimensions Depth: 110 mm
Basic packaging volume: 0,729 dm³

Транспортна упаковка

Transport packaging quantity: 5 pcs
EAN code for a transport packaging: 3838895839484
Transport packaging weight: 2,251 kg
Transport Packaging Dimensions Height: 109 mm
Transport Packaging Dimensions Width: 352 mm
Transport Packaging Dimensions Depth: 115 mm
Transport packaging volume: 4,412 dm³
Pallet quantity: 1 130 pcs
Customs tariff: 85363090

Max. conductor cross section flexible (fine-strand): 25 mm²
Max. discharge surge current (8/20): 30 kA
Number of conductors (without earthing): 2
Max. conductor cross section solid (solid, stranded): 35 mm²
Max. continuous voltage DC: 1 500 V
Degree of protection (IP): IP20
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 3 modular spacing
Short-circuit breaking capacity (Isccr): 11 kA
Voltage protection level: 5 kV
Max. PV-voltage: 1 250 V
Signalling at the device: Optical
Category type 2: ✓
With remote signalling contact: ✓
Nominal discharge surge current (8/20): 20 kA
System configuration DC: ✓

Класифікація ETIM – версія 9.0
