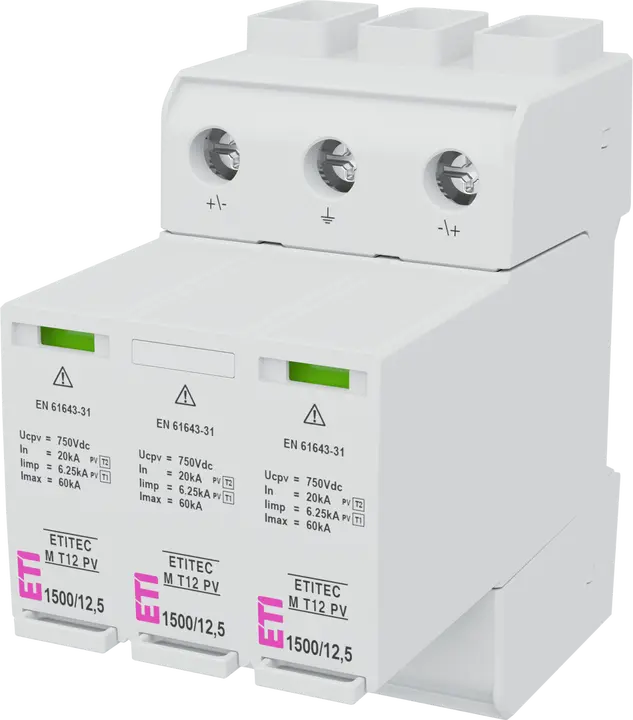

ETITEC M T12 PV 1500/12,5 Y ПЗІП (Обмежувач перенапруг)

Код ETI:: 002440513
Призначення:: Обмежувач перенапруги
Тип струму:: DC
Переріз дроту, що підключається, одна жила (mm2):: 35 mm²
Тип обмежувача перенапруги:: T1, T2
Напруга довготривалої роботи Uc, (DC):: 1 500 V
Iimp 10/350 імпульсний струм (кА):: 6,25 kA
Сумарний струм розряду Іtotal (8/20) (кА):: 12,5 kA
In (8/20), (kA):: 20 kA
Maксимальний струм розряду Imax (8/20) kA:: 60 kA
Рівень захисту по напрузі Up, (kV):: 5 kV
Сигнальний контакт RC:: ✗
Струм витоку:: ✓
Тип мережі:: DC
Кількість модулів:: 3
Установка:: Захист PV
Глибина корпусу (mm):: 86 mm
Технологія:: MOV
Ступінь захисту IP:: IP20
Група каталогу:: ETITEC M PV

Аксесуари

Продукт

Вага: 0,488 kg
Net width: 54 mm
Net height: 101,2 mm
Net depth: 95,63 mm
Stock unit of measure: pcs

Основна упаковка

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838895839378
Basic packaging weight: 0,499 kg
Basic Packaging Dimensions Height: 102 mm
Basic Packaging Dimensions Width: 65 mm
Basic Packaging Dimensions Depth: 110 mm
Basic packaging volume: 0,729 dm³

Транспортна упаковка

Transport packaging quantity: 5 pcs
EAN code for a transport packaging: 3838895839385
Transport packaging weight: 2,576 kg
Transport Packaging Dimensions Height: 109 mm
Transport Packaging Dimensions Width: 352 mm
Transport Packaging Dimensions Depth: 115 mm
Transport packaging volume: 4,412 dm³
Pallet quantity: 1 130 pcs
Customs tariff: 85363090

Max. conductor cross section flexible (fine-strand): 25 mm²
Max. conductor cross section solid (solid, stranded): 35 mm²
Max. continuous voltage DC: 1 500 V
Test class: Type 1 + 2
Degree of protection (IP): IP20
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 3 modular spacing
Lightning impulse current (10/350 µs): 6,25 kA
Specific energy (W/R): 9,77 kJ/Ohm
Voltage protection level: 5 kV
Max. PV-voltage: 1 250 V
Number of poles: 2
Signalling at the device: Optical
System configuration DC: ✓
