002440740

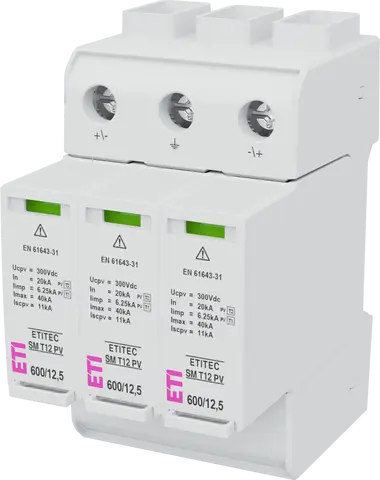

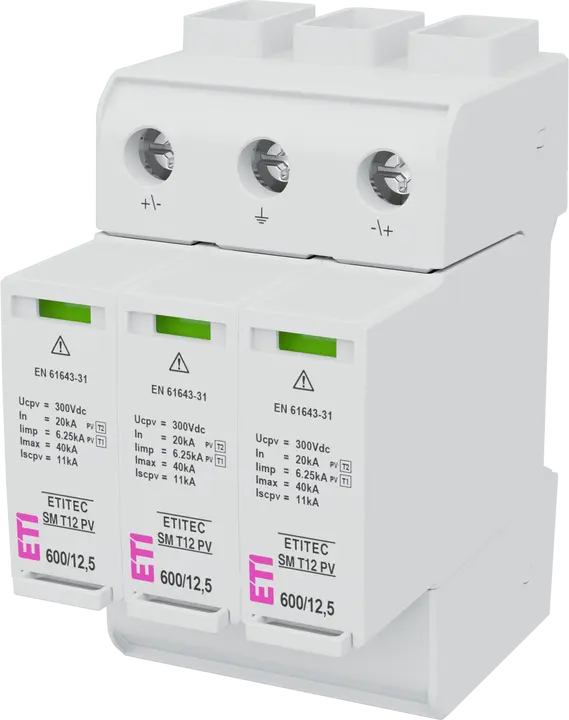

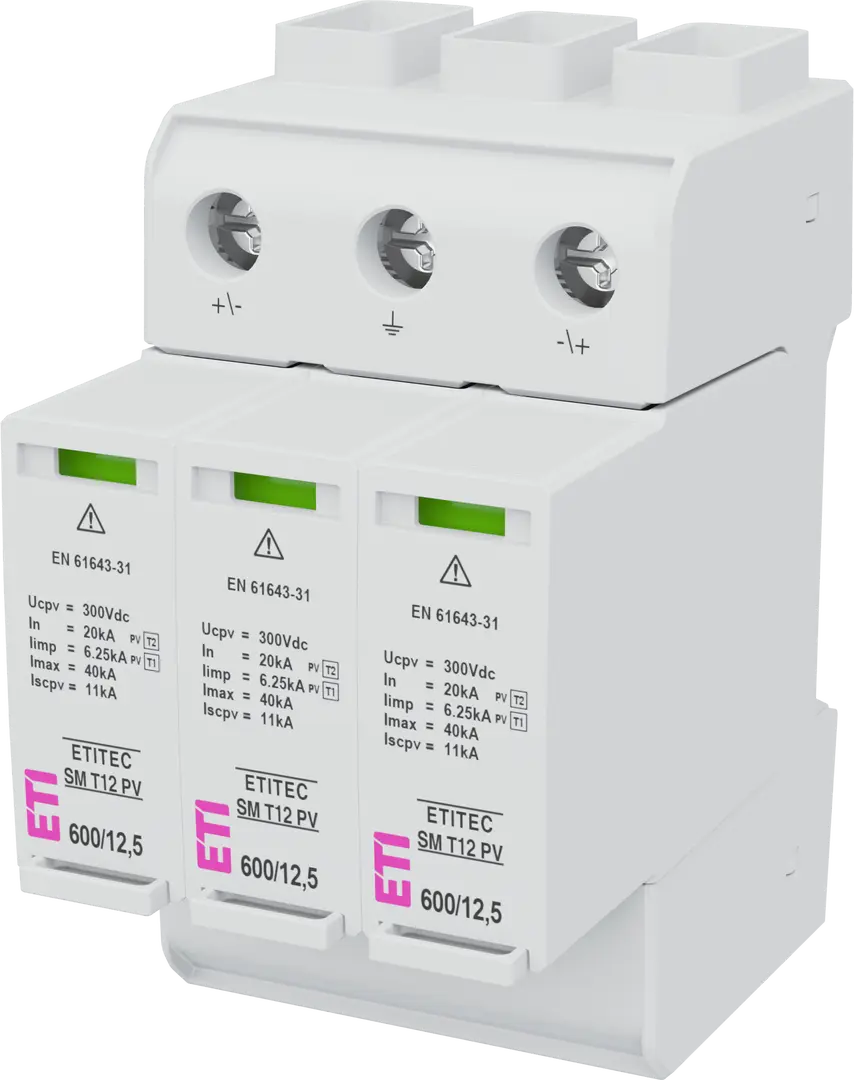

ETITEC SM T12 PV 600/12,5 Y ПЗІП (Обмежувач перенапруг)
- Код ETI:
- 002440740
- Призначення:
- Обмежувач перенапруги
- Тип струму:
- DC
- Переріз дроту, що підключається, одна жила (mm2):
- 35 mm²
- Тип обмежувача перенапруги:
- T1, T2
- Напруга довготривалої роботи Uc, (DC):
- 600 V
- Iimp 10/350 імпульсний струм (кА):
- 6,25 kA
- Сумарний струм розряду Іtotal (8/20) (кА):
- 12,5 kA
- In (8/20), (kA):
- 20 kA
- Рівень захисту по напрузі Up, (kV):
- 2,8 kV
- Сигнальний контакт RC:
- ✗
- Струм витоку:
- ✗
- Тип мережі:
- DC
- Кількість модулів:
- 3
- Установка:
- Захист PV
- Глибина корпусу (mm):
- 70 mm
- Технологія:
- MOV, GDT
- Ступінь захисту IP:
- IP20
- Група каталогу:
- ETITEC SM PV
2 Документи
18 Логістика
Продукт
- Вага
- 0,374 kg
- Stock unit of measure
- pcs
Основна упаковка
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838400000606
- Basic packaging weight
- 0,404 kg
- Basic Packaging Dimensions Height
- 102 mm
- Basic Packaging Dimensions Width
- 65 mm
- Basic Packaging Dimensions Depth
- 110 mm
- Basic packaging volume
- 0,729 dm³
Транспортна упаковка
- Transport packaging quantity
- 5 pcs
- EAN code for a transport packaging
- 3838400000620
- Transport packaging weight
- 2,101 kg
- Transport Packaging Dimensions Height
- 109 mm
- Transport Packaging Dimensions Width
- 352 mm
- Transport Packaging Dimensions Depth
- 115 mm
- Transport packaging volume
- 4,412 dm³
- Pallet quantity
- 1 130 pcs
- Customs tariff
- 85363090
14 ETIM
- Max. conductor cross section flexible (fine-strand)
- 25 mm²
- Max. conductor cross section solid (solid, stranded)
- 35 mm²
- Max. continuous voltage DC
- 600 V
- Test class
- Type 1 + 2
- Degree of protection (IP)
- IP20
- Mounting method
- DIN rail (top hat rail) 35 mm
- Construction size
- 3 modular spacing
- Lightning impulse current (10/350 µs)
- 12,5 kA
- Specific energy (W/R)
- 9,77 kJ/Ohm
- Voltage protection level
- 2,8 kV
- Max. PV-voltage
- 500 V
- Number of poles
- 2
- Signalling at the device
- Optical
- System configuration DC
- ✓
