Розподільні блоки EDB для монтажу на DIN-рейку забезпечують безпечне та впорядковане підключення і розподіл електроенергії в низьковольтних установках. Блоки призначені для встановлення на стандартну DIN-рейку, що забезпечує сумісність із різними електротехнічними корпусами та щитами. Міцна конструкція сприяє ефективному й надійному розподілу електроенергії.

001102440

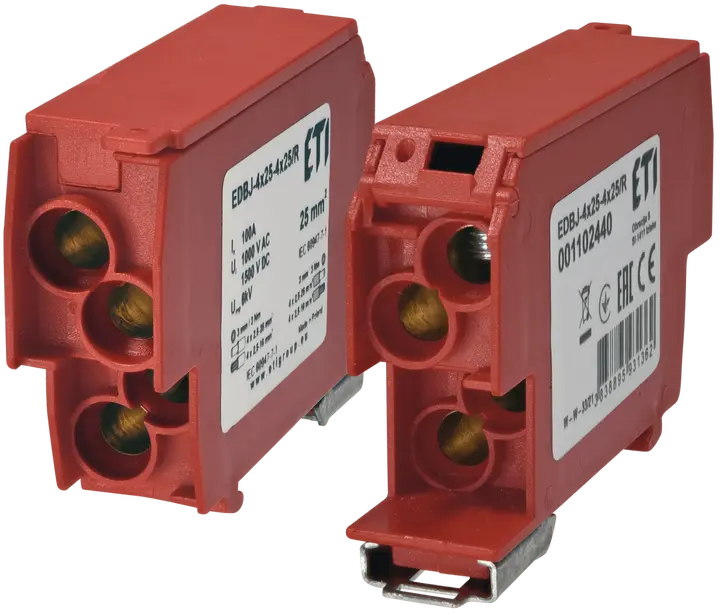

Зображення EDBJ-4x25-4x25/R

EDBJ-4x25-4x25/R Розподільний блок

Код ETI:: 001102440
Спосіб монтажу:: DIN rail 35 mm
Номінальний струм:: 100 A
Номінальна напруга AC:: 415 V
Номінальна напруга DC (В):: 415 V
Номінальна напруга ізоляції (V):: 1 000 V
Вимикаюча здатність (кА):: 10 kA
Висота (мм):: 80,3 mm
Ширина (мм):: 17,8 mm
Глибина (мм):: 50 mm
Номінальний перетин:: 2.5-25 mm²
Матеріал корпусу:: PC/ABS
Матеріал затиску:: MO-58
Робоча температура (°C):: -30-80 °C

Продукт

EAN code for a single product: 3838895931362
Вага: 0,125 kg
Stock unit of measure: pcs

Основна упаковка

Basic packaging quantity: 10 pcs
EAN code for a basic packaging: 3838400166265
Basic packaging weight: 1,31 kg
Basic Packaging Dimensions Height: 83 mm
Basic Packaging Dimensions Width: 182 mm
Basic Packaging Dimensions Depth: 52 mm
Basic packaging volume: 0,786 dm³

Транспортна упаковка

Transport packaging quantity: 240 pcs
EAN code for a transport packaging: 3838895931256
Transport packaging weight: 30 kg
Transport Packaging Dimensions Height: 280 mm
Transport Packaging Dimensions Width: 210 mm
Transport Packaging Dimensions Depth: 340 mm
Transport packaging volume: 19,992 dm³
Pallet quantity: 4 800 pcs
Customs tariff: 85369010

Width: 17,8 mm
Rated current In: 100 A
Mounting method: Other
Depth: 50 mm
Rated voltage: 415 V
Height: 80,3 mm
Operating temperature(Min): -30 °C
Operating temperature(Max): 80 °C

Класифікація ETIM – версія 9.0
