Розподільні блоки

Огляд

Розподільні блоки EDB для монтажу на DIN-рейку забезпечують безпечне та впорядковане підключення і розподіл електроенергії в низьковольтних установках. Блоки призначені для встановлення на стандартну DIN-рейку, що забезпечує сумісність із різними електротехнічними корпусами та щитами. Міцна конструкція сприяє ефективному й надійному розподілу електроенергії.

читати далі

Зображення EDB-207

EDB-207

Назва класу: Розподільний блок
Спосіб монтажу: TH 35
Номінальний струм: 125 A
Номінальна напруга AC: 400 V
Номінальна напруга DC (В): 400 V
Номінальна напруга ізоляції (V): 500 V
Вимикаюча здатність (кА): 20 kA
Кількість клем: 2x7
Висота (мм): 50 mm
Ширина (мм): 65 mm
Глибина (мм): 42 mm
Номінальний перетин: 1.5-16 mm²
Матеріал корпусу: PA
Матеріал затиску: MO-57
Робоча температура (°C): -30-85 °C

Зображення EDB-211

EDB-211

Назва класу: Розподільний блок
Спосіб монтажу: TH 35
Номінальний струм: 125 A
Номінальна напруга AC: 400 V
Номінальна напруга DC (В): 400 V
Номінальна напруга ізоляції (V): 500 V
Вимикаюча здатність (кА): 20 kA
Кількість клем: 2x11
Висота (мм): 50 mm
Ширина (мм): 100 mm
Глибина (мм): 42 mm
Номінальний перетин: 1.5-16 mm²
Матеріал корпусу: PA
Матеріал затиску: MO-57
Робоча температура (°C): -30-85 °C

Зображення EDB-215

EDB-215

Назва класу: Розподільний блок
Спосіб монтажу: TH 35
Номінальний струм: 125 A
Номінальна напруга AC: 400 V
Номінальна напруга DC (В): 400 V
Номінальна напруга ізоляції (V): 500 V
Вимикаюча здатність (кА): 20 kA
Кількість клем: 2x15
Висота (мм): 50 mm
Ширина (мм): 133 mm
Глибина (мм): 42 mm
Номінальний перетин: 1.5-16 mm²
Матеріал корпусу: PA
Матеріал затиску: MO-57
Робоча температура (°C): -30-85 °C

Зображення EDB-413-160A

EDB-413-160A

Назва класу: Розподільний блок
Спосіб монтажу: TH 35
Номінальний струм: 160 A
Номінальна напруга AC: 400 V
Номінальна напруга DC (В): 400 V
Номінальна напруга ізоляції (V): 500 V
Вимикаюча здатність (кА): 20 kA
Кількість клем: 4x13
Висота (мм): 73 mm
Ширина (мм): 180 mm
Глибина (мм): 138 mm
Номінальний перетин: 6-35 mm²
Матеріал корпусу: PA
Матеріал затиску: MO-57
Робоча температура (°C): -30-85 °C

Зображення EDB-4-200A-S

EDB-4-200A-S

Назва класу: Розподільний блок
Спосіб монтажу: TH 35
Номінальний струм: 200 A
Номінальна напруга AC: 400 V
Номінальна напруга DC (В): 400 V
Номінальна напруга ізоляції (V): 500 V
Вимикаюча здатність (кА): 20 kA
Кількість клем: 4x11
Висота (мм): 122 mm
Ширина (мм): 273 mm
Глибина (мм): 170 mm
Матеріал корпусу: PA
Робоча температура (°C): -30-110 °C

Зображення EDB-4-250A-S

EDB-4-250A-S

Назва класу: Розподільний блок
Спосіб монтажу: TH 35
Номінальний струм: 250 A
Номінальна напруга AC: 400 V
Номінальна напруга DC (В): 400 V
Номінальна напруга ізоляції (V): 500 V
Вимикаюча здатність (кА): 20 kA
Кількість клем: 4x11
Висота (мм): 122 mm
Ширина (мм): 273 mm
Глибина (мм): 170 mm
Матеріал корпусу: PA
Робоча температура (°C): -30-110 °C

Зображення EDB-4-400A-S

EDB-4-400A-S

Назва класу: Розподільний блок
Спосіб монтажу: TH 35
Номінальний струм: 400 A
Номінальна напруга AC: 400 V
Номінальна напруга DC (В): 400 V
Номінальна напруга ізоляції (V): 500 V
Вимикаюча здатність (кА): 20 kA
Кількість клем: 4x10
Висота (мм): 122 mm
Ширина (мм): 273 mm
Глибина (мм): 170 mm
Матеріал корпусу: PA
Робоча температура (°C): -30-110 °C

Зображення EDB-407

EDB-407

Назва класу: Розподільний блок
Спосіб монтажу: TH 35
Номінальний струм: 125 A
Номінальна напруга AC: 400 V
Номінальна напруга DC (В): 400 V
Номінальна напруга ізоляції (V): 500 V
Вимикаюча здатність (кА): 20 kA
Кількість клем: 4x7
Висота (мм): 50 mm
Ширина (мм): 65 mm
Глибина (мм): 88 mm
Номінальний перетин: 1.5-16 mm²
Матеріал корпусу: PA
Матеріал затиску: MO-57
Робоча температура (°C): -30-85 °C

Зображення EDB-411

EDB-411

Назва класу: Розподільний блок
Спосіб монтажу: TH 35
Номінальний струм: 125 A
Номінальна напруга AC: 400 V
Номінальна напруга DC (В): 400 V
Номінальна напруга ізоляції (V): 500 V
Вимикаюча здатність (кА): 20 kA
Кількість клем: 4x11
Висота (мм): 50 mm
Ширина (мм): 100 mm
Глибина (мм): 88 mm
Номінальний перетин: 1.5-16 mm²
Матеріал корпусу: PA
Матеріал затиску: MO-57
Робоча температура (°C): -30-85 °C

Зображення EDB-415

EDB-415

Назва класу: Розподільний блок
Спосіб монтажу: TH 35
Номінальний струм: 125 A
Номінальна напруга AC: 400 V
Номінальна напруга DC (В): 400 V
Номінальна напруга ізоляції (V): 500 V
Вимикаюча здатність (кА): 20 kA
Кількість клем: 4x15
Висота (мм): 50 mm
Ширина (мм): 133 mm
Глибина (мм): 88 mm
Номінальний перетин: 1.5-16 mm²
Матеріал корпусу: PA
Матеріал затиску: MO-57
Робоча температура (°C): -30-85 °C

Зображення EDBM-1

EDBM-1

Назва класу: Розподільний блок
Спосіб монтажу: TH 35
Номінальний струм: 160 A
Номінальна напруга AC: 1 500 V
Номінальна напруга DC (В): 1 500 V
Номінальна напруга ізоляції (V): 1 500 V
Вимикаюча здатність (кА): 12 kA
Висота (мм): 44 mm
Ширина (мм): 40 mm
Глибина (мм): 80 mm
Номінальний перетин: 2.5-50 mm²
Матеріал корпусу: PA6 GF25
Матеріал затиску: MO-58

Зображення EDBM-2

EDBM-2

Назва класу: Розподільний блок
Спосіб монтажу: TH 35
Номінальний струм: 160 A
Номінальна напруга AC: 1 500 V
Номінальна напруга DC (В): 1 500 V
Номінальна напруга ізоляції (V): 1 500 V
Вимикаюча здатність (кА): 12 kA
Висота (мм): 44 mm
Ширина (мм): 40 mm
Глибина (мм): 80 mm
Номінальний перетин: 2.5-50 mm²
Матеріал корпусу: PA6 GF25
Матеріал затиску: MO-58

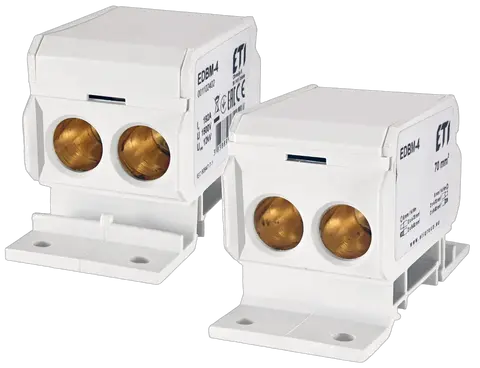

Зображення EDBM-4

EDBM-4

Назва класу: Розподільний блок
Спосіб монтажу: TH 35
Номінальний струм: 192 A
Номінальна напруга AC: 1 500 V
Номінальна напруга DC (В): 1 500 V
Номінальна напруга ізоляції (V): 1 500 V
Вимикаюча здатність (кА): 12 kA
Висота (мм): 44 mm
Ширина (мм): 40 mm
Глибина (мм): 80 mm
Номінальний перетин: 4-70 mm²
Матеріал корпусу: PA6 GF25
Матеріал затиску: MO-58

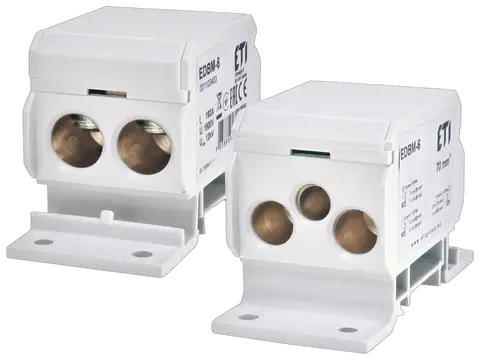

Зображення EDBM-6

EDBM-6

Назва класу: Розподільний блок
Спосіб монтажу: TH 35
Номінальний струм: 192 A
Номінальна напруга AC: 1 500 V
Номінальна напруга DC (В): 1 500 V
Номінальна напруга ізоляції (V): 1 500 V
Вимикаюча здатність (кА): 12 kA
Висота (мм): 44 mm
Ширина (мм): 40 mm
Глибина (мм): 80 mm
Номінальний перетин: 4-70 mm²
Матеріал корпусу: PA6 GF25
Матеріал затиску: MO-58

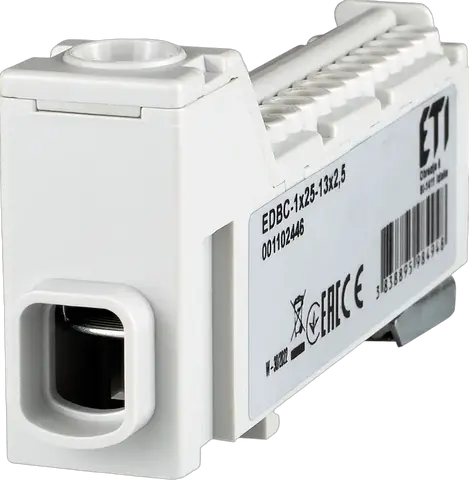

Зображення EDBC-1x25-13x2,5

EDBC-1x25-13x2,5

Назва класу: Розподільний блок
Спосіб монтажу: TH 35
Номінальний струм: 63 A
Номінальна напруга ізоляції (V): 1 000 V
Вимикаюча здатність (кА): 4 kA
Висота (мм): 85 mm
Ширина (мм): 17,5 mm
Глибина (мм): 37,2 mm
Номінальний перетин: 1.5-25 mm²
Матеріал корпусу: PC/ABS
Матеріал затиску: Cu-ETP-Zn
Робоча температура (°C): -30-80 °C

Зображення EDBC-1x25-13x2,5/N

EDBC-1x25-13x2,5/N

Назва класу: Розподільний блок
Спосіб монтажу: TH 35
Номінальний струм: 63 A
Номінальна напруга ізоляції (V): 1 000 V
Вимикаюча здатність (кА): 4 kA
Висота (мм): 85 mm
Ширина (мм): 17,5 mm
Глибина (мм): 37,2 mm
Номінальний перетин: 1.5-25 mm²
Матеріал корпусу: PC/ABS
Матеріал затиску: Cu-ETP-Zn
Робоча температура (°C): -30-80 °C

Зображення EDBS-50B

EDBS-50B

Назва класу: Розподільні блоки
Спосіб монтажу: TH 35
Номінальний струм: 150 A
Номінальна напруга AC: 690 V
Номінальна напруга DC (В): 690 V
Номінальна напруга ізоляції (V): 690 V
Вимикаюча здатність (кА): 12 kA
Висота (мм): 40 mm
Ширина (мм): 17,8 mm
Глибина (мм): 70 mm
Номінальний перетин: 16-70 mm²
Матеріал корпусу: PA6 GF25
Матеріал затиску: Al6060+Sn

Зображення EDBC-1x25-13x2,5/PE

EDBC-1x25-13x2,5/PE

Назва класу: Розподільний блок
Спосіб монтажу: TH 35
Номінальний струм: 63 A
Номінальна напруга ізоляції (V): 1 000 V
Вимикаюча здатність (кА): 4 kA
Висота (мм): 85 mm
Ширина (мм): 17,5 mm
Глибина (мм): 37,2 mm
Номінальний перетин: 1.5-25 mm²
Матеріал корпусу: PC/ABS
Матеріал затиску: Cu-ETP-Zn
Робоча температура (°C): -30-80 °C

Зображення EDBM-1/N

EDBM-1/N

Назва класу: Розподільний блок
Спосіб монтажу: TH 35
Номінальний струм: 160 A
Номінальна напруга AC: 1 500 V
Номінальна напруга DC (В): 1 500 V
Номінальна напруга ізоляції (V): 1 500 V
Вимикаюча здатність (кА): 12 kA
Висота (мм): 44 mm
Ширина (мм): 40 mm
Глибина (мм): 80 mm
Номінальний перетин: 2.5-50 mm²
Матеріал корпусу: PA6 GF25
Матеріал затиску: MO-58

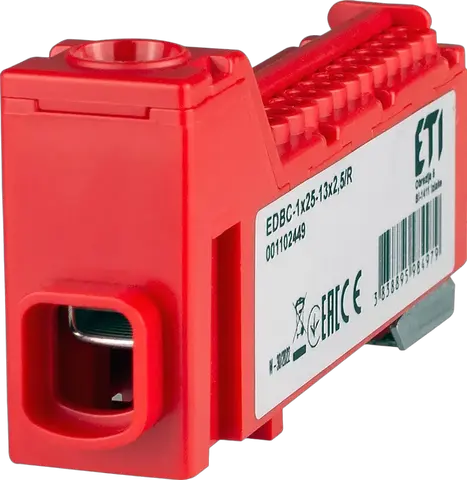

Зображення EDBC-1x25-13x2,5/R

EDBC-1x25-13x2,5/R

Назва класу: Розподільний блок
Спосіб монтажу: TH 35
Номінальний струм: 63 A
Номінальна напруга ізоляції (V): 1 000 V
Вимикаюча здатність (кА): 4 kA
Висота (мм): 85 mm
Ширина (мм): 17,5 mm
Глибина (мм): 37,2 mm
Номінальний перетин: 1.5-25 mm²
Матеріал корпусу: PC/ABS
Матеріал затиску: Cu-ETP-Zn
Робоча температура (°C): -30-80 °C
