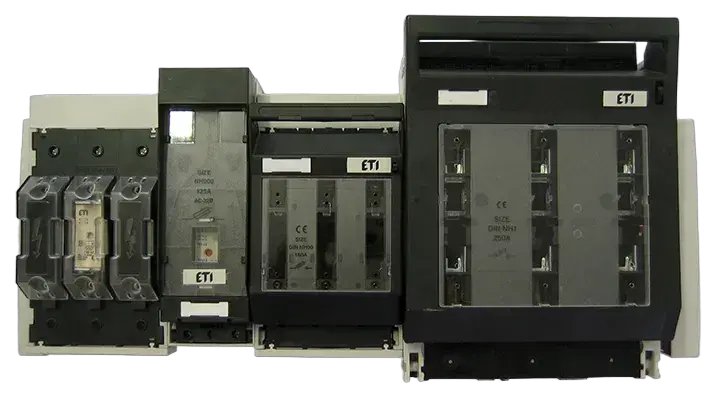

KVL-B/SF-1 1p M10-M10 Роз'єднувач запобіжників

Код ETI:: 001690932
Типорозмір:: NH1
Тип напруги:: AC/DC
Зусилля затягування:: 35-30 Nm
Призначення:: Роз'єднувач
Кількість полюсів:: 3
Ступінь захисту IP:: IP20
Спосіб монтажу:: Busbar mounting
Тип навантаження:: AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
Категорія перенапруги:: III
Номінальна частота (Hz):: 40/60 Hz
Встановлення над рівнем моря:: ≤ 2000 m
Номінальна робоча напруга (V DC):: 440 V
Номінальний струм короткого замикання Inc (kA):: 120 kA
Температура навколишнього середовища (°C):: -25/55 °C
Номінальна напруга ізоляції (V):: 800 V
Номінальний короткочасний струм Icw:: 8,6 kA
Номінальний робочий струм Ie AC-21 A/B при 690V (A):: 250 A
Pd (W):: 7 W
Максимальна номінальна робоча напруга (V AC):: 690 V
Terminal screw:: M10
Ступінь забруднення:: 3
Максимальні втрати потужності з плавкими вставками:: 23 W
Номінальна імпульсна напруга Uimp (kV):: 8 kV

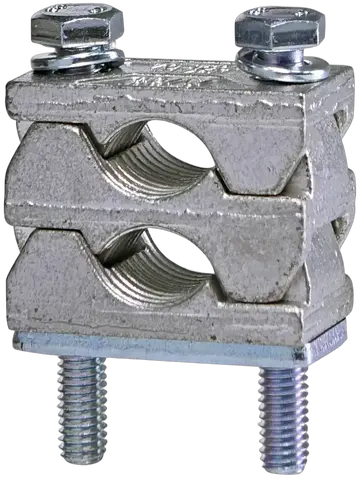

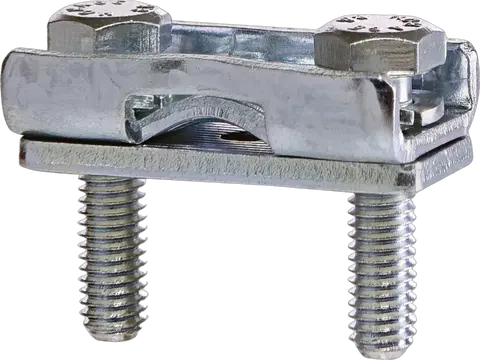

Аксесуари

Продукт

Вага: 0,98 kg
Net width: 68,5 mm
Net height: 305,6 mm
Net depth: 143,89 mm
Stock unit of measure: pcs

Транспортна упаковка

Transport packaging quantity: 1 pcs
EAN code for a transport packaging: 3838895823124
Transport packaging weight: 0,957 kg
Transport Packaging Dimensions Height: 315 mm
Transport Packaging Dimensions Width: 165 mm
Transport Packaging Dimensions Depth: 77 mm
Transport packaging volume: 4,002 dm³
Pallet quantity: 250 pcs
Customs tariff: 85363090

Version as safety switch: Так
Max. rated operation voltage Ue AC: 690 V
Rated permanent current Iu: 250 A
Suitable for fuses: NH1
Type of control element: Cover grip
Type of electrical connection of main circuit: Screw connection
Degree of protection (IP), front side: IP20
Number of poles: 1
Version as main switch: Так
