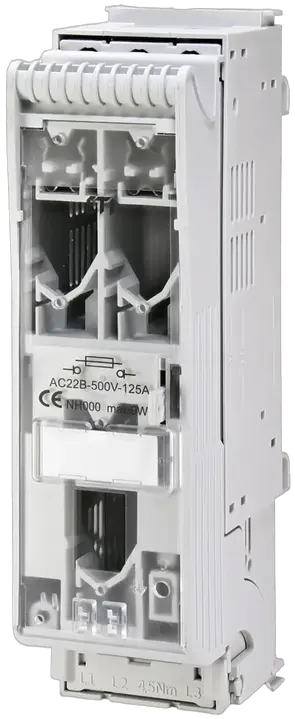

KVL-B-000 3p F50 Top Роз'єднувач запобіжників

Код ETI:: 001690916
Типорозмір:: NH000
Тип напруги:: AC
Призначення:: Роз'єднувач
Кількість полюсів:: 3
Ступінь захисту IP:: IP20
Спосіб монтажу:: Busbar mounting
Тип навантаження:: AC-22B, AC-21B
Категорія перенапруги:: III
Номінальна частота (Hz):: 40/60 Hz
Встановлення над рівнем моря:: ≤ 2000 m
Номінальний струм короткого замикання Inc (kA):: 80 kA
Механічний ресурс (циклів):: 1 400
Температура навколишнього середовища (°C):: -25/55 °C
Номінальна напруга ізоляції (V):: 800 V
Номінальний короткочасний струм Icw:: 5 kA
Номінальний робочий струм Ie AC-21 A/B при 690V (A):: 80 A
Елетричний ресурс (циклів):: 200
Pd (W):: 12 W
Максимальна номінальна робоча напруга (V AC):: 690 V
Переріз провідника:: 1.5-50 mm²
Ступінь забруднення:: 2
Максимальні втрати потужності з плавкими вставками:: 12 W
Матеріал затиску:: Cu
Номінальна імпульсна напруга Uimp (kV):: 6 kV

Аксесуари

Продукт

Вага: 0,58 kg
Net width: 53,3 mm
Net height: 207,2 mm
Net depth: 141,5 mm
Stock unit of measure: pcs

Транспортна упаковка

Transport packaging quantity: 1 pcs
EAN code for a transport packaging: 3838895908067
Transport packaging weight: 0,781 kg
Transport Packaging Dimensions Height: 220 mm
Transport Packaging Dimensions Width: 145 mm
Transport Packaging Dimensions Depth: 70 mm
Transport packaging volume: 2,233 dm³
Pallet quantity: 500 pcs
Customs tariff: 85363090

Max. rated operation voltage Ue AC: 690 V
Rated permanent current Iu: 125 A
Suitable for fuses: NH000
Type of control element: Other
Conditioned rated short-circuit current Iq: 80 kA
Cable entry: Other
Type of electrical connection of main circuit: Frame clamp
Degree of protection (IP), front side: IP20
Number of poles: 3
Position control element: Other
