001690920

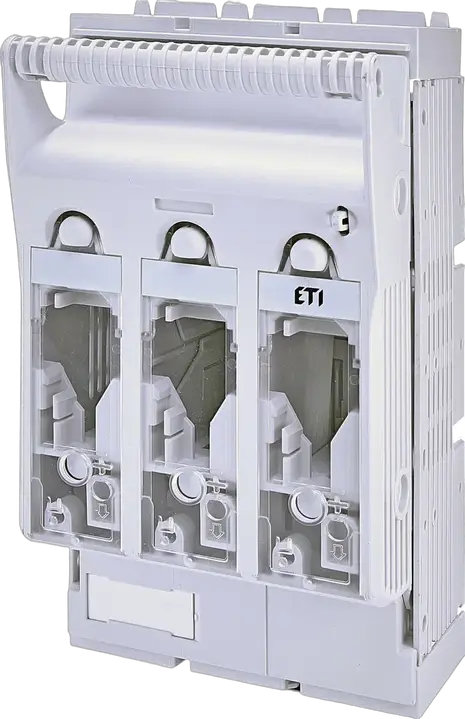

KVL-B/FT-00 3p M8-M8 Роз'єднувач запобіжників
- Код ETI:
- 001690920
- Типорозмір:
- NH00
- Тип напруги:
- AC/DC
- Зусилля затягування:
- 15-12 Nm
- Призначення:
- Роз'єднувач
- Кількість полюсів:
- 3
- Ступінь захисту IP:
- IP20
- Спосіб монтажу:
- Busbar mounting
- Тип навантаження:
- AC-23B, AC-22B, AC-21B, DC-22B, DC-21B
- Категорія перенапруги:
- III
- Номінальна частота (Hz):
- 40/60 Hz
- Встановлення над рівнем моря:
- ≤ 2000 m
- Номінальна робоча напруга (V DC):
- 440 V
- Номінальний струм короткого замикання Inc (kA):
- 120 kA
- Механічний ресурс (циклів):
- 1 600
- Температура навколишнього середовища (°C):
- -25/55 °C
- Номінальна напруга ізоляції (V):
- 800 V
- Номінальний короткочасний струм Icw:
- 5 kA
- Номінальний робочий струм Ie AC-21 A/B при 690V (A):
- 160 A
- Елетричний ресурс (циклів):
- 200
- Pd (W):
- 14 W
- Максимальна номінальна робоча напруга (V AC):
- 690 V
- Terminal screw:
- M8
- Ступінь забруднення:
- 3
- Максимальні втрати потужності з плавкими вставками:
- 12 W
- Номінальна імпульсна напруга Uimp (kV):
- 8 kV
14 Логістика
Продукт
- Net depth
- 136,42 mm
- Вага
- 1,05 kg
- Net width
- 105,5 mm
- Net height
- 204 mm
- Stock unit of measure
- pcs
Транспортна упаковка
- Transport packaging weight
- 1,068 kg
- Transport packaging volume
- 3,443 dm³
- Transport packaging quantity
- 1 pcs
- Customs tariff
- 85363090
- Transport Packaging Dimensions Height
- 224 mm
- Transport Packaging Dimensions Width
- 145 mm
- Transport Packaging Dimensions Depth
- 106 mm
- EAN code for a transport packaging
- 3838895823056
- Pallet quantity
- 300 pcs
9 ETIM
- Version as safety switch
- Так
- Max. rated operation voltage Ue AC
- 690 V
- Rated permanent current Iu
- 160 A
- Suitable for fuses
- NH00
- Type of control element
- Cover grip
- Type of electrical connection of main circuit
- Screw connection
- Degree of protection (IP), front side
- IP20
- Number of poles
- 3
- Version as main switch
- Так
Класифікація ETIM – версія 9.0
