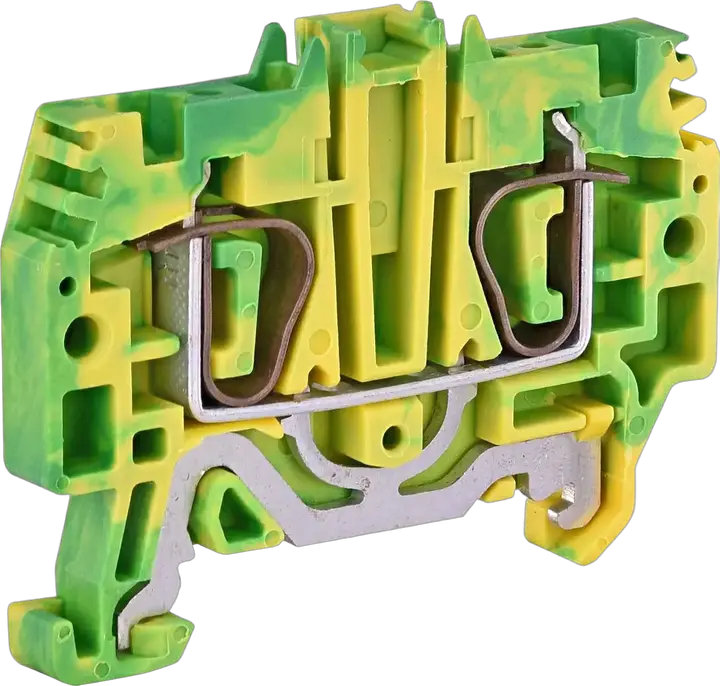

ESP-HTE.4 Заземлювальне з’єднання

Код ETI:: 003903192
Група каталогу:: ES Клеми електромонтажні пружинні
Спосіб монтажу:: TH 35
Опис типу:: Клема пружинна
Група:: Одинарний
Колір:: Жовтий, Зелений
Номінальний перетин:: 4 mm²
Номінальна імпульсна напруга Uimp (kV):: 8 kV
Переріз дроту, що підключається, одна жила (mm2):: 2-6 mm²
Поперечне з'єднання:: Yes
Необхідний кінцевий розділ:: Yes

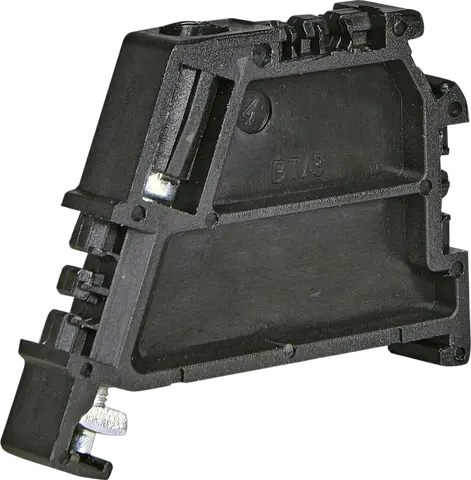

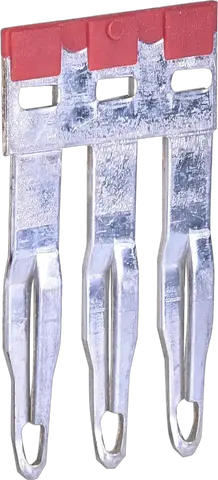

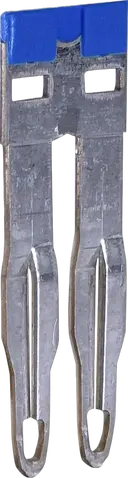

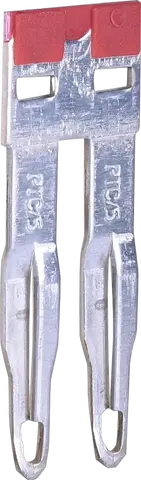

Аксесуари

Продукт

EAN code for a single product: 3838895862659
Вага: 14 g
Net width: 6,2 mm
Net height: 58 mm
Net depth: 44 mm
Stock unit of measure: pcs

Транспортна упаковка

Transport packaging quantity: 60 pcs
EAN code for a transport packaging: 3838895789864
Transport packaging weight: 0,88 kg
Transport Packaging Dimensions Height: 70 mm
Transport Packaging Dimensions Width: 150 mm
Transport Packaging Dimensions Depth: 150 mm
Transport packaging volume: 1,575 dm³
Pallet quantity: 33 600 pcs
Customs tariff: 85369010

Width: 6,2 mm
Material insulation body: Thermoplastic
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Spring clamp connection
Number of clamp positions per level: 2
Closing plate required: Так
Type of electrical connection 2: Spring clamp connection
Colour: Green/yellow
Height: 45 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 6 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 6 mm²
Connectable conductor cross section multi-wired(Max): 6 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 4 mm²

Класифікація ETIM – версія 9.0
