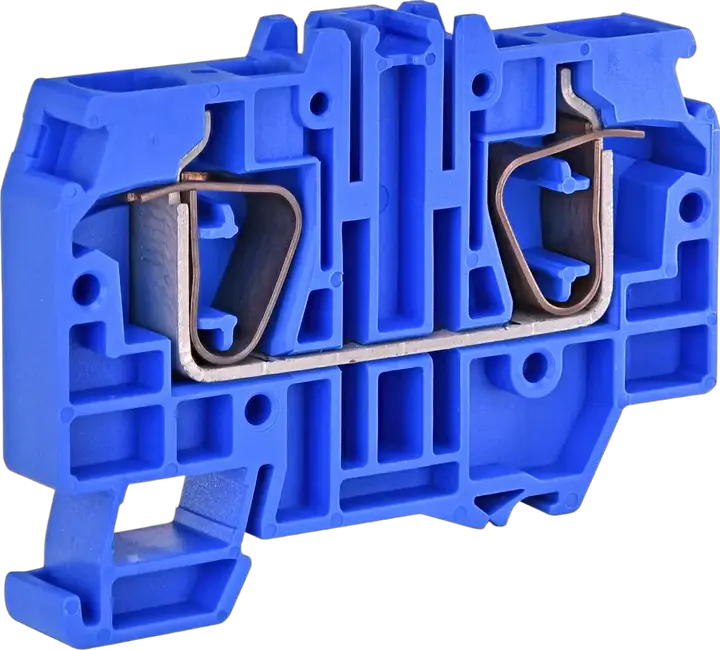

ESP-HMM.10B Нейтральна шина

Код ETI:: 003903170
Номінальна напруга AC:: 1000 V
Номінальна напруга DC (В):: 1000 V
Група каталогу:: ES Клеми електромонтажні пружинні
Спосіб монтажу:: TH 35
Опис типу:: Клема пружинна
Група:: Одинарний
Колір:: Синій
Номінальний перетин:: 10 mm²
Номінальна імпульсна напруга Uimp (kV):: 12 kV
Максимальний струм при номінальному перерізі:: 57 mm²
Поперечне з'єднання:: Yes
Необхідний кінцевий розділ:: Yes

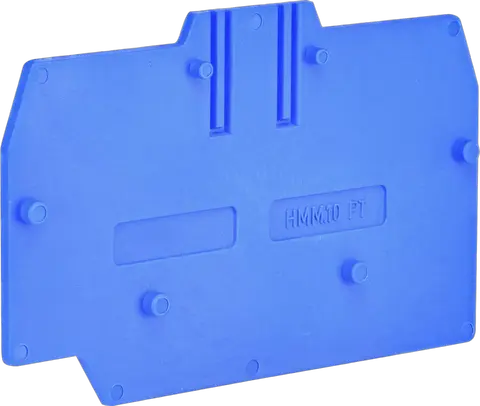

Аксесуари

Продукт

EAN code for a single product: 3838895862376
Вага: 30,5 g
Net width: 10 mm
Net height: 71 mm
Net depth: 52,5 mm
Stock unit of measure: pcs

Транспортна упаковка

Transport packaging quantity: 30 pcs
EAN code for a transport packaging: 3838895789642
Transport packaging weight: 0,84 kg
Transport Packaging Dimensions Height: 55 mm
Transport Packaging Dimensions Width: 240 mm
Transport Packaging Dimensions Depth: 150 mm
Transport packaging volume: 1,98 dm³
Pallet quantity: 13 500 pcs
Customs tariff: 85369010

Explosion-tested version 'Ex e': Так
Width: 10 mm
Material insulation body: Thermoplastic
Rated current In: 57 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Spring clamp connection
Number of clamp positions per level: 2
Closing plate required: Так
Type of electrical connection 2: Spring clamp connection
Rated voltage: 1 000 V
Colour: Blue
Height: 53 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 1,5 mm²
Connectable conductor cross section multi-wired(Min): 1,5 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 1,5 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 1,5 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 16 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 16 mm²
Connectable conductor cross section multi-wired(Max): 16 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 10 mm²

Класифікація ETIM – версія 9.0
