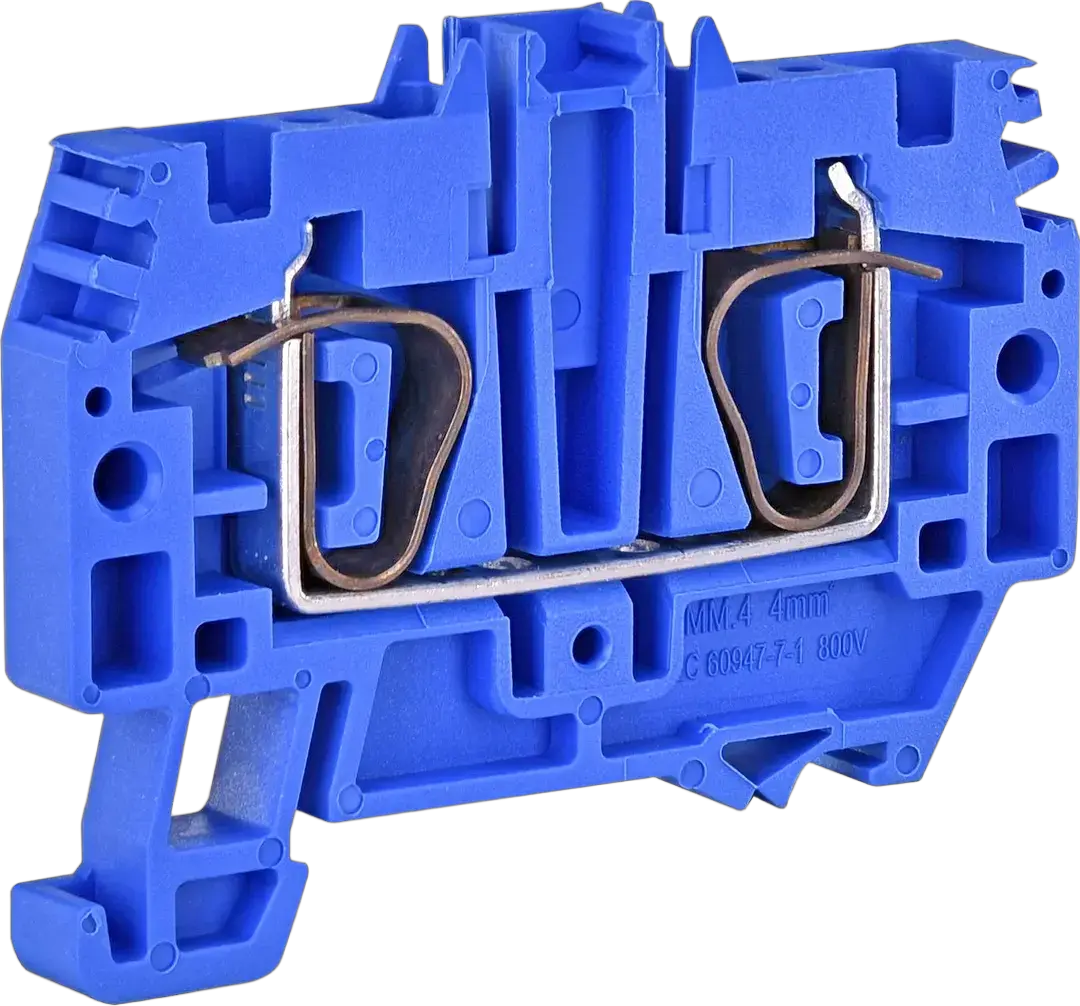

ESP-HMM.4B Нейтральна шина

Код ETI:: 003903168
Спосіб монтажу:: TH 35
Номінальна напруга AC:: 800 V
Номінальна напруга DC (В):: 800 V
Група каталогу:: ES Клеми електромонтажні пружинні
Опис типу:: Клема пружинна
Група:: Одинарний
Колір:: Синій
Номінальний перетин:: 4 mm²
Номінальна імпульсна напруга Uimp (kV):: 8 kV
Максимальний струм при номінальному перерізі:: 32 mm²
Переріз дроту, що підключається, одна жила (mm2):: 2-6 mm²
Поперечне з'єднання:: Yes
Необхідний кінцевий розділ:: Yes

Аксесуари

Продукт

Net depth: 44 mm
Вага: 12 g
Net width: 6,2 mm
Net height: 58 mm
Stock unit of measure: pcs
EAN code for a single product: 3838895862352

Транспортна упаковка

Transport packaging weight: 0,744 kg
Transport packaging volume: 1,575 dm³
Transport packaging quantity: 60 pcs
Customs tariff: 85369010
Transport Packaging Dimensions Height: 70 mm
Transport Packaging Dimensions Width: 150 mm
Transport Packaging Dimensions Depth: 150 mm
EAN code for a transport packaging: 3838895789628
Pallet quantity: 33 600 pcs

Explosion-tested version 'Ex e': Так
Connectable conductor cross section solid-core(Max): 6 mm²
Width: 6,2 mm
Connectable conductor cross section fine-strand without cable end sleeve(Max): 6 mm²
Connectable conductor cross section multi-wired(Max): 6 mm²
Material insulation body: Thermoplastic
Rated current In: 32 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Connectable conductor cross section solid-core(Min): 0,2 mm²
Operating temperature(Max): 100 °C
Type of electrical connection 1: Spring clamp connection
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Number of clamp positions per level: 2
Connectable conductor cross section fine-strand with cable end sleeve(Max): 4 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Closing plate required: Так
Type of electrical connection 2: Spring clamp connection
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Rated voltage: 800 V
Colour: Blue
Height: 45 mm
Inflammability class of insulation material according to with UL94: V0
