Реле контролю та керування є важливими елементами сучасних електричних систем, що забезпечують безпеку, надійність та ефективну роботу обладнання. На відміну від звичайних пристроїв увімкнення та вимкнення, вони безперервно контролюють різні електричні параметри, зокрема напругу, струм, частоту та рівень. Залежно від контрольованих значень реле виконують задані дії, захищаючи обладнання, запобігаючи несправностям і автоматизуючи технологічні процеси.

002471432

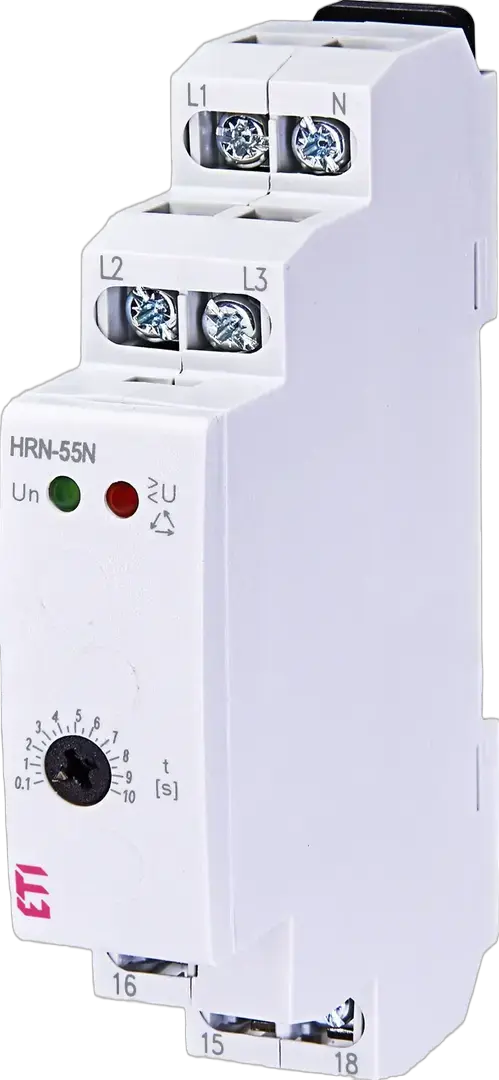

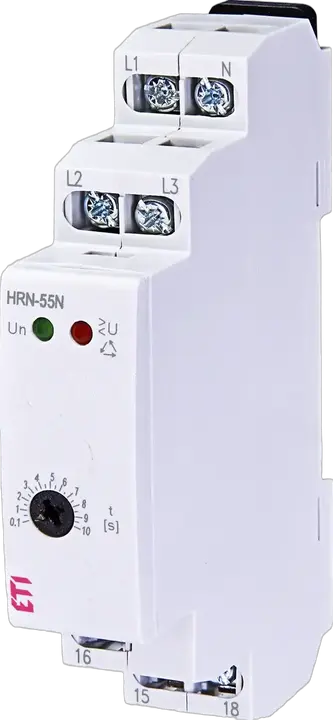

Зображення HRN-55N

HRN-55N Моніторингове реле

Код ETI:: 002471432
Категорія:: Реле контролю напруги
Група каталогу:: Реле контролю напруги
Підгрупа:: Реле контролю чергування фаз
Опис типу:: Реле контролю послід. і обриву фаз
Призначення:: Реле контролю та керування
Напруга живлення (V):: 400 V
Тип контролю:: Sequence phase
Кількість контактів:: 1
Тип напруги:: AC
Максимальне навантаження AC1 (VA):: 2 500 VA
Номінальний струм:: 8 A
Тип контактів:: 1xCO
Кількість CO контактів:: 1

Продукт

Вага: 0,066 kg
Stock unit of measure: pcs

Основна упаковка

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838895473657
Basic packaging weight: 0,066 kg
Basic packaging volume: 0,13 dm³

Транспортна упаковка

Transport packaging quantity: 10 pcs
EAN code for a transport packaging: 3838895473664
Transport packaging weight: 0,66 kg
Transport packaging volume: 1,3 dm³
Pallet quantity: 12 120 pcs
Customs tariff: 85364900

Single-phase under voltage possible: Так
Width: 18 mm
Three-phase under voltage possible: Так
Single-phase hysteresis possible: Так
Max. permitted delay-on energization time: 10 s
Min. adjustable delay-on energization time: 0,1 s
Voltage type (operating voltage): AC
Max. permitted off-delay time: 10 s
Voltage type (supply voltage): AC
Min. adjustable off-delay time: 0,1 s
Three-phase over voltage possible: Так
Type of voltage measuring range: AC
Rated switch current: 8 A
Single-phase over voltage possible: Так
Depth: 64 mm
Three-phase hysteresis possible: Так
Type of electric connection: Screw connection
Number of contacts as change-over contact: 1
Height: 90 mm
Operating voltage AC 50 Hz(Min): 230 V
Operating voltage AC 60 Hz(Min): 230 V
Supply voltage AC 60 Hz(Min): 230 V
Voltage measuring range 2(Min): 173 V
Voltage measuring range 1(Min): 242 V
Supply voltage AC 50 Hz(Min): 230 V
Voltage measuring range 1(Max): 288 V
Supply voltage AC 50 Hz(Max): 400 V
Operating voltage AC 60 Hz(Max): 400 V
Operating voltage AC 50 Hz(Max): 400 V
Voltage measuring range 2(Max): 219 V
Supply voltage AC 60 Hz(Max): 400 V

Класифікація ETIM – версія 9.0

002471432 Моніторингове реле HRN-55N EVE/ETIREL Control equipment Relays Relays Phase sequence monitoring relay Phase sequence monitoring relay Продукція Пристрої автоматизації, сигналізації та контролю ETISIG, ETIREL, ETICONTROL, EVESYS, ETICON Реле контролю та управління Тип контактів: 1xCO Кількість NC контактів: 0 Тип напруги: AC Кількість контактів: 1 Кількість CO контактів: 1 Тип контролю: phase and neutral failure, Sequence phase, Umax, Umin Призначення: Реле контролю та керування Максимальне навантаження AC1 (VA): 2500 VA Кількість NO контактів: 0 Напруга живлення (V): 400 V-400 V Номінальний струм: 8 A/8 A Номінальна напруга живлення Uc: 0 V-0 V Моніторингове реле Призначення: Реле контролю та керування Напруга живлення (V): 400 V-400 V Тип контролю: phase and neutral failure, Sequence phase, Umax, Umin Кількість контактів: 1 Тип напруги: AC Номінальний струм: 8 A/8 A Максимальне навантаження AC1 (VA): 2500 VA Тип контактів: 1xCO Кількість NC контактів: 0 Кількість CO контактів: 1 Кількість NO контактів: 0 Номінальна напруга живлення Uc: 0 V-0 V
