002464123
RBS232-1C-24V AC Комутаційний апарат
- Код ETI:
- 002464123
- Глибина (мм):
- 60 mm
- P AC1 (kW):
- 32 kW
- Група каталогу:
- RBS
- Призначення:
- IEC/EN 60669-2-2
- Номінальний робочий струм Ie AC-1/AC-7a (A):
- 32 A
- Номінальна напруга управління Uc (V AC):
- 24 V
- Max. vibration resistance:
- 3 g
- Тип струму витоку:
- AC
- Опис типу:
- AC
- Max. number of impulses per minute:
- 32
- Температура зберігання (°C):
- -30-80 °C
- Max. back-up fuse for short circuit protection:
- 32 A
- Min. impulse duration between two impulses (ms):
- 150 ms
- Max. impulse duration at Uc (ms):
- 1 h
- Min. impulse duration at Uc (ms):
- 50 ms
- Distance between contacts and coil (mm):
- 6 mm
- Min. distance of open contacts (mm):
- 3 mm
- Кількість модулів:
- 1
- Max. shock resistance (g):
- 15 g
- Resistance to humidity:
- 95 % RH
- Призначення:
- Контактори імпульсні RBS
- Напруга живлення (V):
- 24 V
- Номінальний струм AC1 (A):
- 32 A
- Тип напруги:
- AC
- Кількість CO контактів:
- 1
- Номінальна частота (Hz):
- 50/60 Hz
- Номінальний струм:
- 32 A
- Кількість полюсів:
- 1
- Terminal screw:
- M4 (main circuit)/M3 (control circuit)
- Номінальний перетин:
- 110 mm²
- Зусилля затягування:
- 1.2 Nm
- Ступінь захисту IP:
- IP20
- Температура навколишнього середовища (°C):
- -25/55 °C
- Спосіб монтажу:
- TH 35
- Номінальна робоча напруга (V AC):
- 440 V
- Номінальна напруга ізоляції (V):
- 440 V
- Тепловий струм Ith (A):
- 32 A
- Ширина (мм):
- 18 mm
- Pd (W):
- 6 W
- Елетричний ресурс (циклів):
- 10 000
- Механічний ресурс (циклів):
- 100 000
- Стандарт:
- IEC/EN 60669-2-2
5 Документи
22 Логістика
Продукт
- EAN code for a single product
- 3838400075284
- Вага
- 137 g
- Net width
- 17,6 mm
- Net height
- 90 mm
- Net depth
- 67,57 mm
- Stock unit of measure
- pcs
Основна упаковка
- Basic packaging quantity
- 8 pcs
- EAN code for a basic packaging
- 3838895639534
- Basic packaging weight
- 1,1 kg
- Basic Packaging Dimensions Height
- 94 mm
- Basic Packaging Dimensions Width
- 72 mm
- Basic Packaging Dimensions Depth
- 150 mm
- Basic packaging volume
- 1,015 dm³
Транспортна упаковка
- Transport packaging quantity
- 96 pcs
- EAN code for a transport packaging
- 3838895639541
- Transport packaging weight
- 13,5 kg
- Transport Packaging Dimensions Height
- 215 mm
- Transport Packaging Dimensions Width
- 175 mm
- Transport Packaging Dimensions Depth
- 4 550 mm
- Transport packaging volume
- 171,194 dm³
- Pallet quantity
- 4 896 pcs
- Customs tariff
- 85364900
17 ETIM
- Built-in depth
- 60 mm
- Suitable for manual operation
- Так
- Number of contacts as normally closed contact
- 1
- Mounting method
- DIN rail
- Voltage type (supply voltage)
- AC
- Rated switch current
- 32 A
- Number of contacts as normally open contact
- 1
- Type of control voltage 1
- AC
- Function
- Mechanical switch
- Number of contacts as change-over contact
- 2
- Width in number of modular spacings
- 1
- Supply voltage(Min)
- 230 V
- Control voltage 1(Min)
- 24 V
- Frequency control voltage 1(Min)
- 50 Hz
- Control voltage 1(Max)
- 24 V
- Frequency control voltage 1(Max)
- 60 Hz
- Supply voltage(Max)
- 230 V
Класифікація ETIM – версія 9.0
1 Діаграми
1 Програмне забезпечення та драйвери
Програмне забезпечення надається як є, без будь-яких гарантій. Автор не зобов'язаний надавати підтримку, сервіс, виправлення або оновлення для безкоштовних програм або драйверів.
48 Теги
002464123Комутаційний апаратRBS232-1C-24V ACETICONКонтактори модульні R, RD, RBSBistable SwitchRBS2-pole, 1 module32 AПродукціяПристрої автоматизації, сигналізації та контролю ETISIG, ETIREL, ETICONTROL, EVESYS, ETICONКонтактори імпульсні RBSDistance between contacts and coil (mm): 6 mmMax. shock resistance (g): 15 gКількість модулів: 1Кількість NC контактів: 0Тип напруги: ACНомінальна робоча напруга (V AC): 440 VTerminal screw: M4 (main circuit)/M3 (control circuit)Pd (W): 6 WMin. distance of open contacts (mm): 3 mmЗусилля затягування: 1.2 Nm-1.2 NmТепловий струм Ith (A): 32 AЕлетричний ресурс (циклів): 10000Кількість CO контактів: 1Max. back-up fuse for short circuit protection: 32 AПризначення: Контактори імпульсні RBSКількість полюсів: 1Номінальна напруга ізоляції (V): 440 VТемпература навколишнього середовища (°C): -25 °C/55 °CНомінальний перетин: 110 mm²-110 mm²Ступінь захисту IP: IP20Спосіб монтажу: TH 35Номінальний струм AC1 (A): 32 AMin. impulse duration between two impulses (ms): 150 msМеханічний ресурс (циклів): 100000Кількість NO контактів: 0Стандарт: IEC/EN 60669-2-2Напруга живлення (V): 24 V-24 VТемпература зберігання (°C): -30 °C-80 °CMax. impulse duration at Uc (ms): 1 hResistance to humidity: 95 % RHШирина (мм): 18 mmMax. number of impulses per minute: 32Номінальний струм: 32 A/32 AMin. impulse duration at Uc (ms): 50 msНомінальна частота (Hz): 50 Hz/60 HzКомутаційний апарат Кількість модулів: 1 Призначення: Контактори імпульсні RBS Напруга живлення (V): 24 V-24 V Номінальний струм AC1 (A): 32 A Тип напруги: AC Кількість NO контактів: 0 Кількість NC контактів: 0 Кількість CO контактів: 1 Номінальний струм: 32 A/32 A Кількість полюсів: 1 Номінальний перетин: 110 mm²-110 mm² Зусилля затягування: 1.2 Nm-1.2 Nm Ступінь захисту IP: IP20 Спосіб монтажу: TH 35 Тепловий струм Ith (A): 32 A Ширина (мм): 18 mm
Аксесуари 1 Всі аксесуари
Супутні товари 64 Всі продукти
002464100
RBS220-10-230V AC
- Назва класу
- Комутаційний апарат
- Max. number of impulses per minute
- 20
- Температура зберігання (°C)
- -30-80 °C
- Max. back-up fuse for short circuit protection
- 20 A
- Min. impulse duration between two impulses (ms)
- 150 ms
002464101
RBS225-10-230V AC
- Назва класу
- Комутаційний апарат
- Max. number of impulses per minute
- 25
- Температура зберігання (°C)
- -30-80 °C
- Max. back-up fuse for short circuit protection
- 25 A
- Min. impulse duration between two impulses (ms)
- 150 ms
002464102
RBS232-10-230V AC
- Назва класу
- Комутаційний апарат
- Max. number of impulses per minute
- 32
- Температура зберігання (°C)
- -30-80 °C
- Max. back-up fuse for short circuit protection
- 32 A
- Min. impulse duration between two impulses (ms)
- 150 ms
002464103
RBS220-20-230V AC
- Назва класу
- Комутаційний апарат
- Max. number of impulses per minute
- 20
- Температура зберігання (°C)
- -30-80 °C
- Max. back-up fuse for short circuit protection
- 20 A
- Min. impulse duration between two impulses (ms)
- 150 ms
002464104
RBS225-20-230V AC
- Назва класу
- Комутаційний апарат
- Max. number of impulses per minute
- 25
- Температура зберігання (°C)
- -30-80 °C
- Max. back-up fuse for short circuit protection
- 25 A
- Min. impulse duration between two impulses (ms)
- 150 ms
002464105
RBS232-20-230V AC
- Назва класу
- Комутаційний апарат
- Max. number of impulses per minute
- 32
- Температура зберігання (°C)
- -30-80 °C
- Max. back-up fuse for short circuit protection
- 32 A
- Min. impulse duration between two impulses (ms)
- 150 ms
002464106

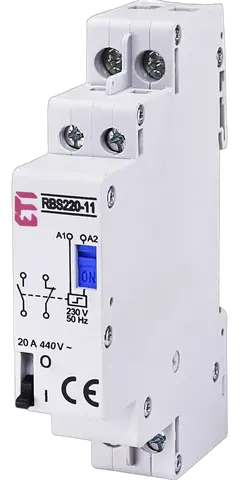

RBS220-11-230V AC
