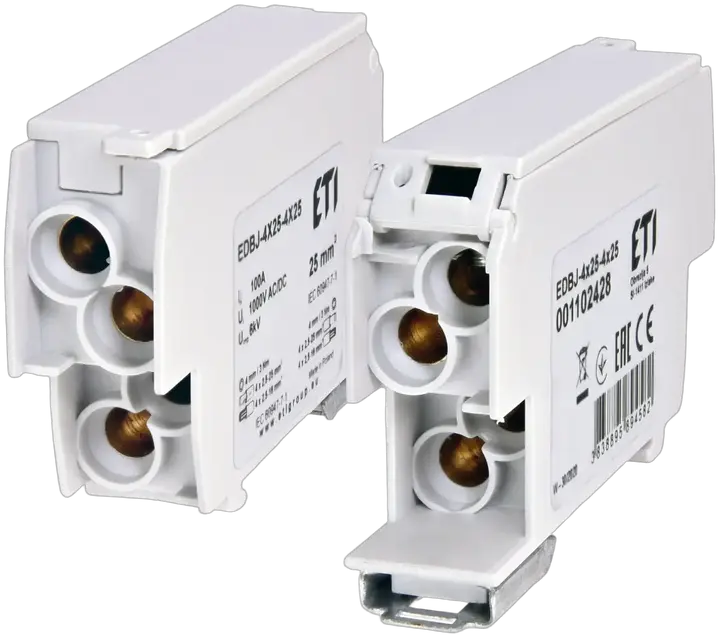

EDBJ-4x25-4x25 Розподільний блок

Код ETI:: 001102428
Призначення:: Розподільчий блок
Спосіб монтажу:: TH 35
Номінальний струм:: 100 A
Номінальна напруга AC:: 415 V
Номінальна напруга DC (В):: 415 V
Номінальна напруга ізоляції (V):: 1 000 V
Вимикаюча здатність (кА):: 10 kA
Висота (мм):: 80,3 mm
Ширина (мм):: 17,8 mm
Глибина (мм):: 50 mm
Номінальний перетин:: 2.5-25 mm²
Матеріал корпусу:: PC/ABS
Матеріал затиску:: MO-58
Робоча температура (°C):: -30-80 °C

Продукт

EAN code for a single product: 3838895894582
Вага: 0,125 kg
Net width: 17,8 mm
Net height: 80,3 mm
Net depth: 50,41 mm
Stock unit of measure: pcs

Основна упаковка

Basic packaging quantity: 10 pcs
EAN code for a basic packaging: 3838400166173
Basic packaging weight: 1,31 kg
Basic Packaging Dimensions Height: 83 mm
Basic Packaging Dimensions Width: 182 mm
Basic Packaging Dimensions Depth: 52 mm
Basic packaging volume: 0,786 dm³

Транспортна упаковка

Transport packaging quantity: 240 pcs
EAN code for a transport packaging: 3838895894575
Transport packaging weight: 30 kg
Transport Packaging Dimensions Height: 280 mm
Transport Packaging Dimensions Width: 210 mm
Transport Packaging Dimensions Depth: 340 mm
Transport packaging volume: 19,992 dm³
Pallet quantity: 4 800 pcs
Customs tariff: 85369010

Width: 17,8 mm
Material insulation body: Thermoplastic
Rated current In: 100 A
Mounting method: Other
Type of electrical connection 1: Screw connection
Number of poles: 1
Number of clamp positions per pole: 8
Depth: 50 mm
Rated voltage: 415 V
Colour: Grey
Height: 80,3 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 2,5 mm²
Operating temperature(Min): -30 °C
Connectable conductor cross section solid-core(Max): 25 mm²
Operating temperature(Max): 80 °C

Класифікація ETIM – версія 9.0
