003903365

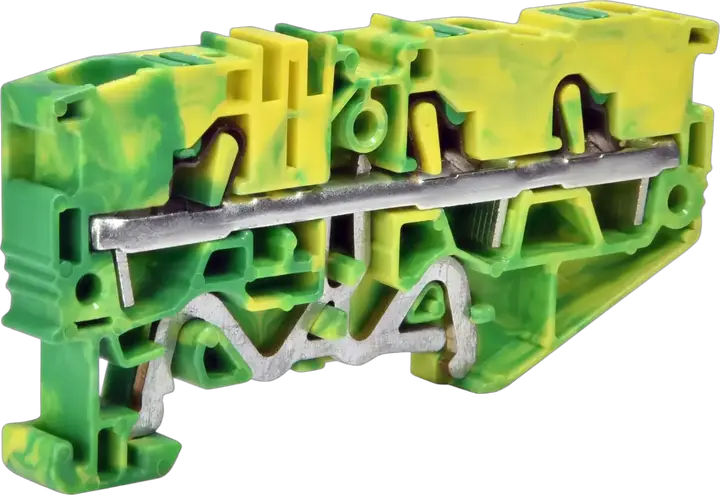

ESH-EFCE.6/1+2 Заземлювальне з’єднання
- Код ETI:
- 003903365
- Спосіб монтажу:
- TH 35
- Опис типу:
- Клема пружинна, push-in
- Група:
- Одинарний
- Колір:
- Жовтий, Зелений
- Номінальний перетин:
- 6 mm²
- Номінальна імпульсна напруга Uimp (kV):
- 8 kV
- Переріз дроту, що підключається, одна жила (mm2):
- 2-10 mm²
- Поперечне з'єднання:
- Yes
- Необхідний кінцевий розділ:
- Yes
4 Документи
15 Логістика
Продукт
- Net depth
- 33 mm
- Вага
- 0,02 kg
- Net width
- 16 mm
- Net height
- 85 mm
- Stock unit of measure
- pcs
- EAN code for a single product
- 3838400117960
Транспортна упаковка
- Transport packaging weight
- 0,41 kg
- Transport packaging volume
- 1,575 dm³
- Transport packaging quantity
- 20 pcs
- Customs tariff
- 85369010
- Transport Packaging Dimensions Height
- 150 mm
- Transport Packaging Dimensions Width
- 70 mm
- Transport Packaging Dimensions Depth
- 150 mm
- EAN code for a transport packaging
- 3838400104717
- Pallet quantity
- 11 200 pcs
25 ETIM
- Explosion-tested version 'Ex e'
- Так
- Connectable conductor cross section solid-core(Max)
- 10 mm²
- Width
- 8,2 mm
- Connectable conductor cross section fine-strand without cable end sleeve(Max)
- 10 mm²
- Connectable conductor cross section multi-wired(Max)
- 10 mm²
- Material insulation body
- Other
- Rated current In
- 41 A
- Mounting method
- DIN rail (top hat rail) 35 mm
- Number of levels
- 1
- Connectable conductor cross section solid-core(Min)
- 0,2 mm²
- Operating temperature(Max)
- 130 °C
- Type of electrical connection 1
- Push-in clamp connection
- PEN function possible
- Так
- Connectable conductor cross section multi-wired(Min)
- 0,2 mm²
- Number of clamp positions per level
- 3
- Connectable conductor cross section fine-strand with cable end sleeve(Max)
- 6 mm²
- Connectable conductor cross section fine-strand with cable end sleeve(Min)
- 0,5 mm²
- Closing plate required
- Так
- Type of electrical connection 2
- Spring clamp connection
- Connectable conductor cross section fine-strand without cable end sleeve(Min)
- 0,2 mm²
- Operating temperature(Min)
- -40 °C
- Rated voltage
- 1 000 V
- Colour
- Grey
- Height
- 46,7 mm
- Inflammability class of insulation material according to with UL94
- V0
Класифікація ETIM – версія 9.0
