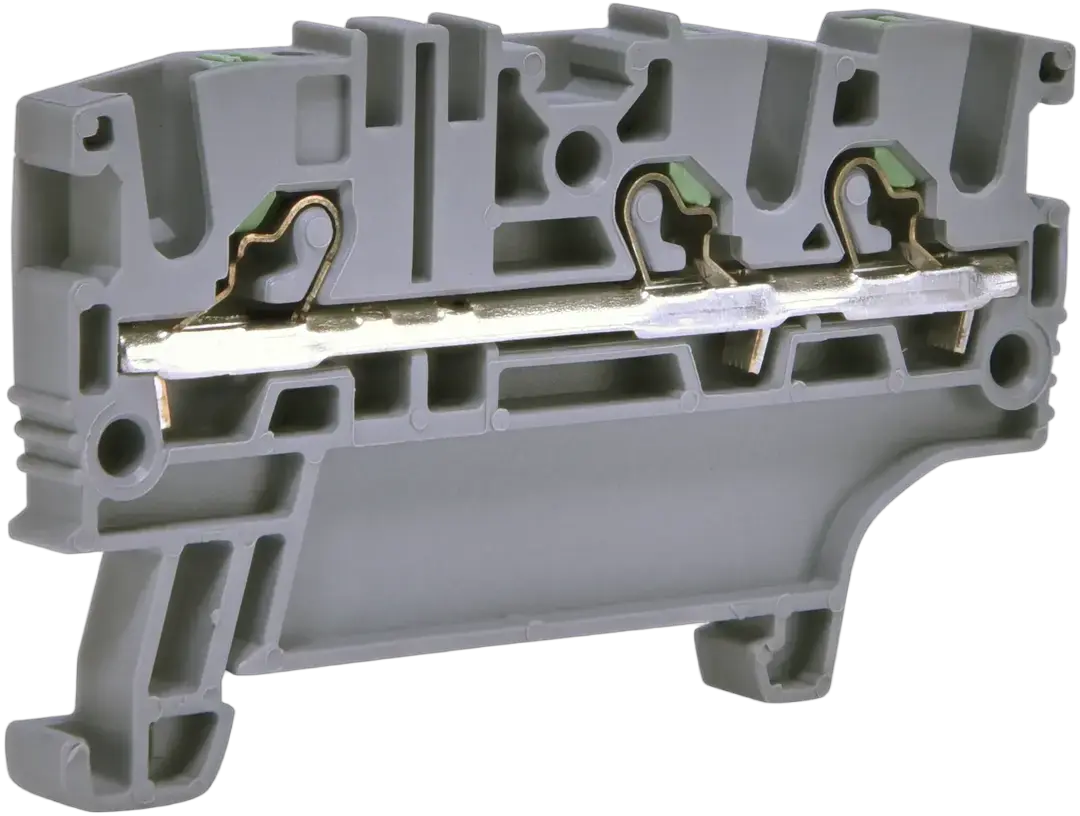

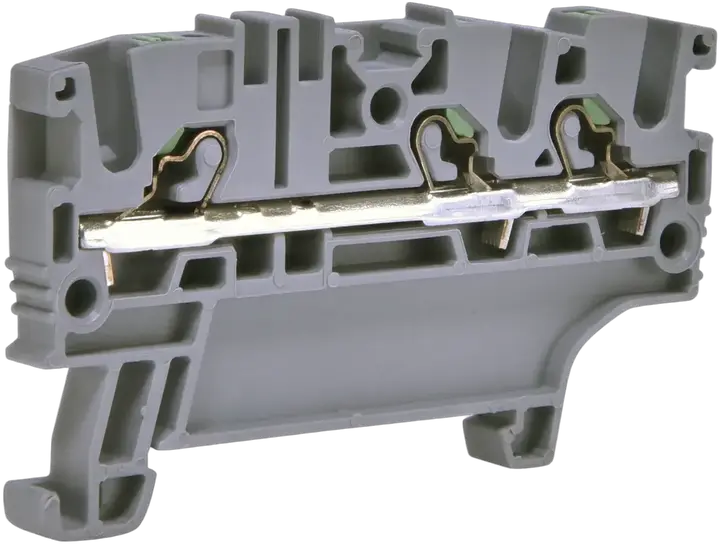

ESH-EFC.2/1+2 Гвинтова клема

Код ETI:: 003903253
Номінальна напруга AC:: 800 V
Номінальна напруга DC (В):: 800 V
Група каталогу:: ESH Пружинні клеми Push-in
Спосіб монтажу:: TH 35
Опис типу:: Клема пружинна, push-in
Група:: Одинарний
Колір:: Сірий
Номінальний перетин:: 2.5 mm²
Номінальна імпульсна напруга Uimp (kV):: 6 kV
Максимальний струм при номінальному перерізі:: 24 mm²
Переріз дроту, що підключається, одна жила (mm2):: 2-4 mm²
Поперечне з'єднання:: Yes
Необхідний кінцевий розділ:: Yes

Аксесуари

Продукт

EAN code for a single product: 3838895869559
Вага: 0,008 kg
Net width: 5,2 mm
Net height: 63,5 mm
Net depth: 37,7 mm
Stock unit of measure: pcs

Транспортна упаковка

Transport packaging quantity: 120 pcs
EAN code for a transport packaging: 3838895869566
Transport packaging weight: 1,008 kg
Transport Packaging Dimensions Height: 55 mm
Transport Packaging Dimensions Width: 240 mm
Transport Packaging Dimensions Depth: 150 mm
Transport packaging volume: 1,98 dm³
Pallet quantity: 54 000 pcs
Customs tariff: 85369010

Explosion-tested version 'Ex e': Так
Width: 5,2 mm
Material insulation body: Other
Rated current In: 24 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Spring clamp connection
Number of clamp positions per level: 3
Closing plate required: Так
Type of electrical connection 2: Spring clamp connection
Rated voltage: 800 V
Colour: Grey
Height: 39,2 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 4 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 4 mm²
Connectable conductor cross section multi-wired(Max): 4 mm²
Operating temperature(Max): 110 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 4 mm²

Класифікація ETIM – версія 9.0
