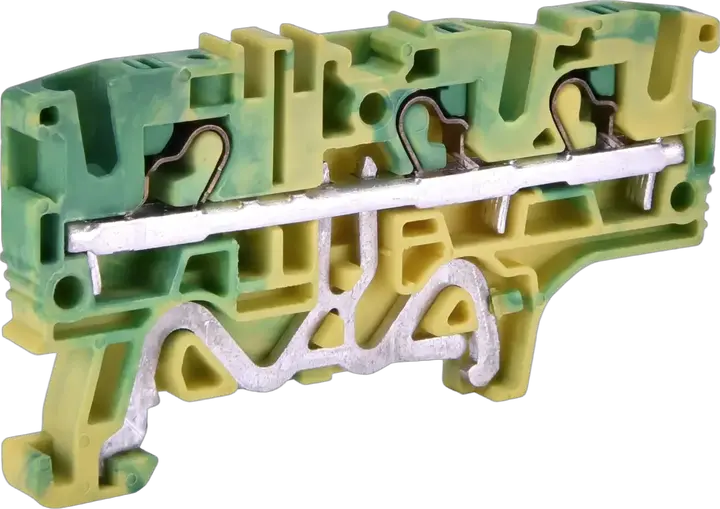

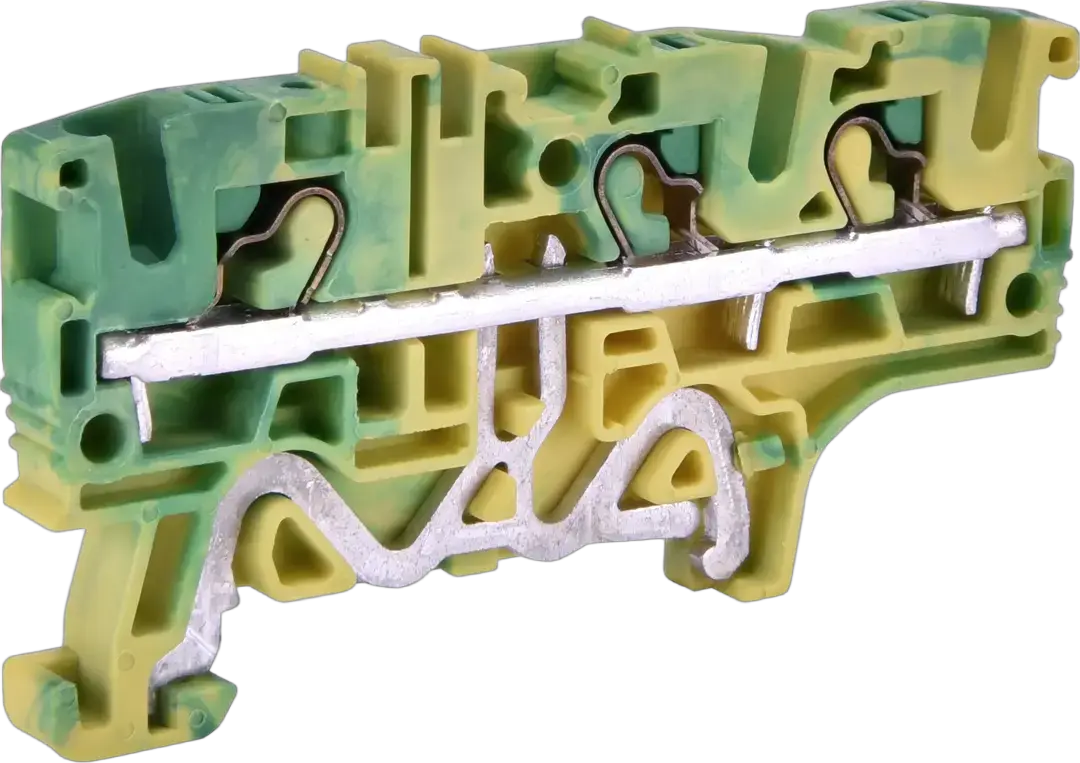

ESH-EFCE.4/1+2 Заземлювальне з’єднання

Код ETI:: 003903277
Група каталогу:: ESH Пружинні клеми Push-in
Спосіб монтажу:: TH 35
Опис типу:: Клема пружинна, push-in
Група:: Одинарний
Колір:: Жовтий, Зелений
Номінальний перетин:: 4 mm²
Номінальна імпульсна напруга Uimp (kV):: 6 kV
Переріз дроту, що підключається, одна жила (mm2):: 2-6 mm²
Поперечне з'єднання:: Yes
Необхідний кінцевий розділ:: Yes

Аксесуари

Продукт

EAN code for a single product: 3838895870036
Вага: 0,014 kg
Net width: 6,2 mm
Net height: 72,2 mm
Net depth: 38,7 mm
Stock unit of measure: pcs

Транспортна упаковка

Transport packaging quantity: 60 pcs
EAN code for a transport packaging: 3838895870043
Transport packaging weight: 0,966 kg
Transport Packaging Dimensions Height: 55 mm
Transport Packaging Dimensions Width: 240 mm
Transport Packaging Dimensions Depth: 150 mm
Transport packaging volume: 1,98 dm³
Pallet quantity: 27 000 pcs
Customs tariff: 85369010

Width: 6,2 mm
Material insulation body: Other
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Spring clamp connection
Number of clamp positions per level: 3
Closing plate required: Так
Type of electrical connection 2: Spring clamp connection
Colour: Green/yellow
Height: 39,2 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 6 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 6 mm²
Connectable conductor cross section multi-wired(Max): 6 mm²
Operating temperature(Max): 110 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 4 mm²
