001102404 Застарілий

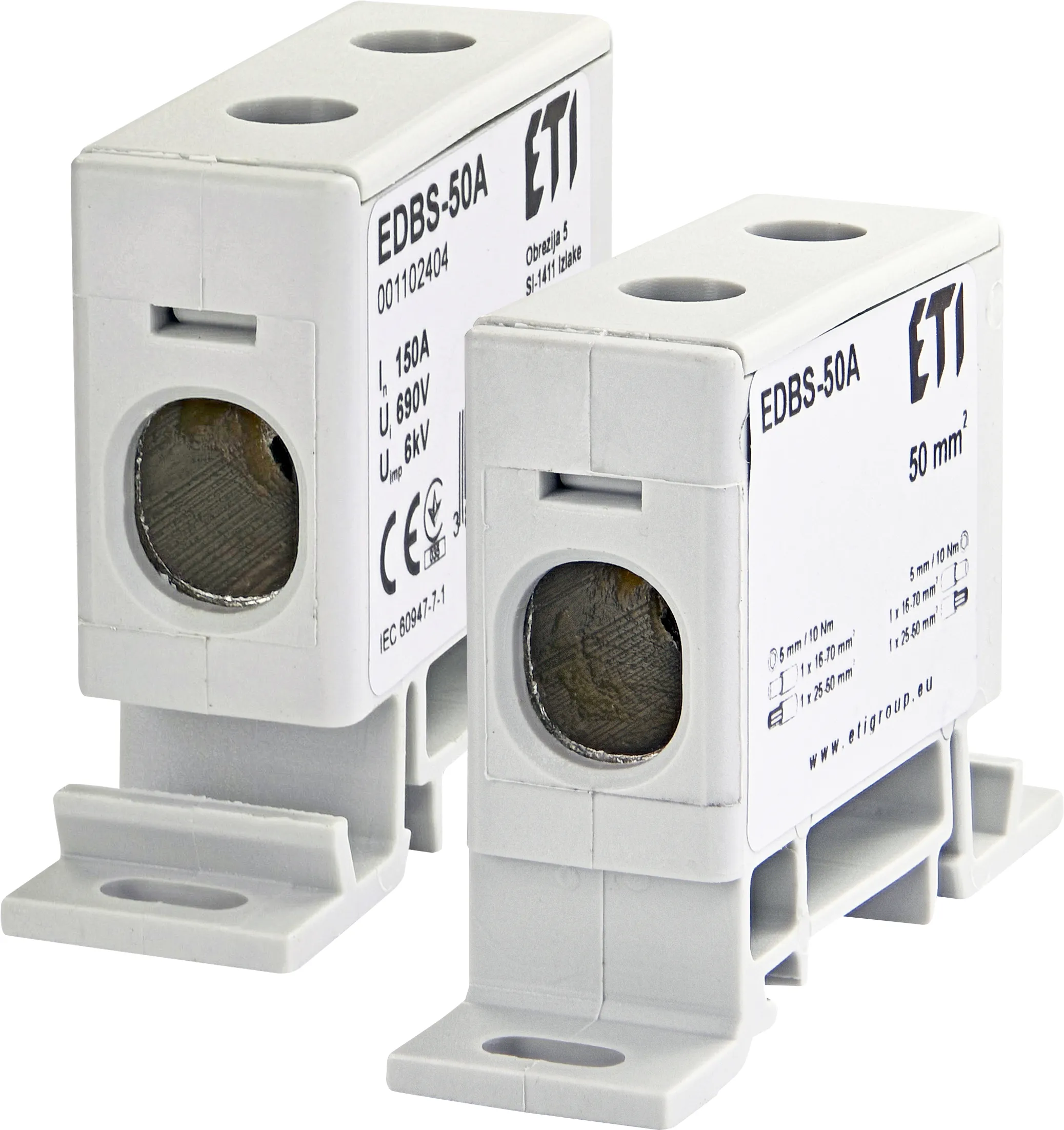

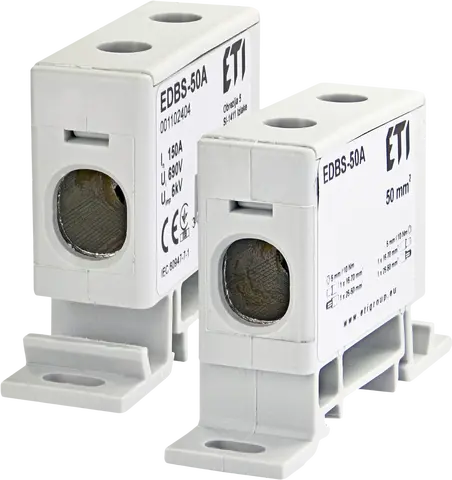

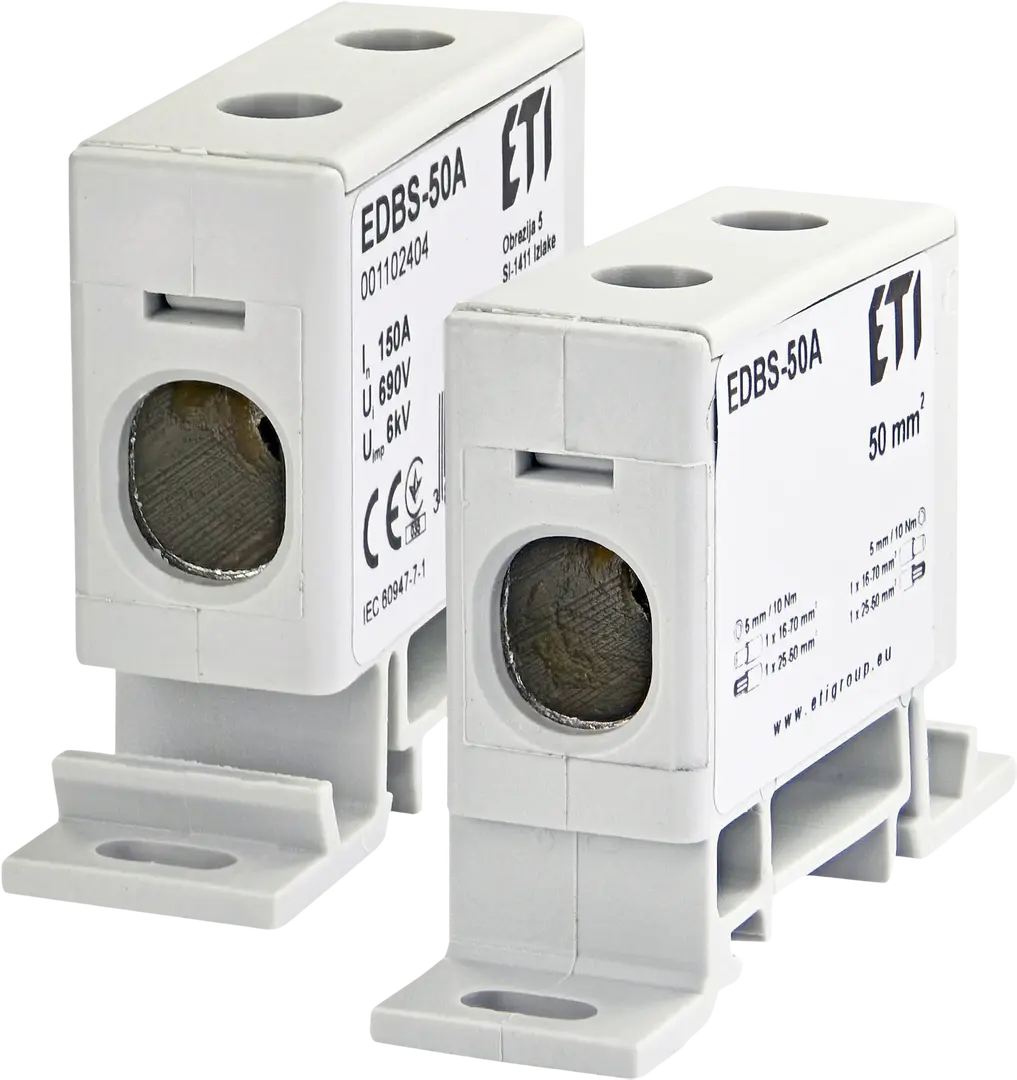

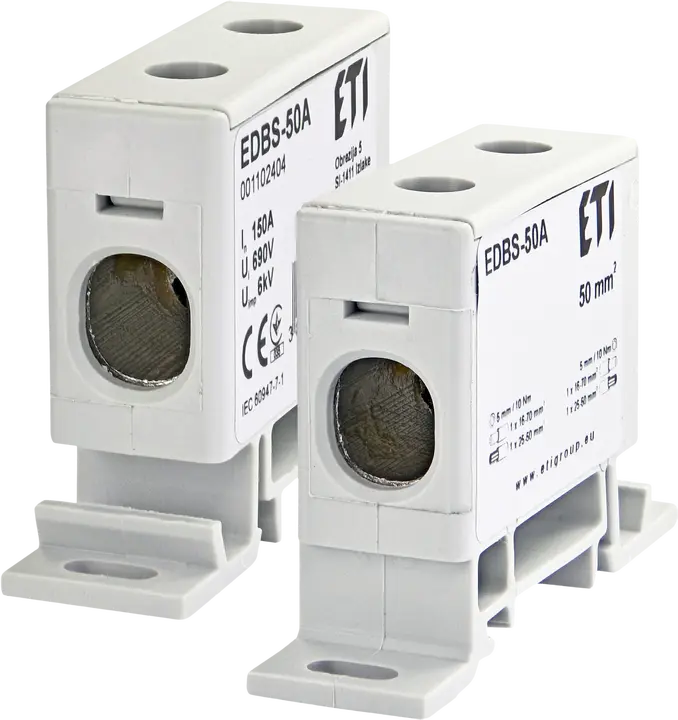

*EDBS-50A Розподільні блоки

Код ETI:: 001102404
Тип аксесуарів:: EDB DIN розподільчі блоки
Група каталогу:: EDB Блоки розподільні
Підгрупа:: Блоки розподільні EDBM
Перетин підключаємих провідників, mm2:: 50 mm²
Джерело:: L
Спосіб монтажу:: DIN rail 35 mm
Номінальний струм:: 150 A
Номінальна напруга AC:: 690 V
Номінальна напруга DC (В):: 690 V
Номінальна напруга ізоляції (V):: 690 V
Вимикаюча здатність (кА):: 12 kA
Висота (мм):: 40 mm
Ширина (мм):: 17,8 mm
Глибина (мм):: 70 mm
Номінальний перетин:: 16-70 mm²
Матеріал корпусу:: PA6 GF25
Матеріал затиску:: Al6060

Продукт

EAN code for a single product: 3838895742531
Вага: 0,04 kg
Net width: 17,8 mm
Net height: 70 mm
Net depth: 45 mm
Stock unit of measure: pcs

Основна упаковка

Basic packaging quantity: 10 pcs
EAN code for a basic packaging: 3838895733966
Basic packaging weight: 0,44 kg
Basic packaging volume: 0,76 dm³

Транспортна упаковка

Transport packaging quantity: 200 pcs
EAN code for a transport packaging: 3838895733973
Transport packaging weight: 8,8 kg
Transport packaging volume: 15,2 dm³
Pallet quantity: 7 200 pcs
Customs tariff: 85369010

Width: 17,8 mm
Material insulation body: Thermoplastic
Rated current In: 150 A
Mounting method: Other
Type of electrical connection 1: Screw connection
Number of poles: 1
Number of clamp positions per pole: 2
Rated voltage: 690 V
Colour: Grey
Height: 40 mm
Connectable conductor cross section solid-core(Min): 16 mm²
Operating temperature(Min): -25 °C
Connectable conductor cross section solid-core(Max): 70 mm²
Operating temperature(Max): 80 °C

Класифікація ETIM – версія 9.0
