001102303

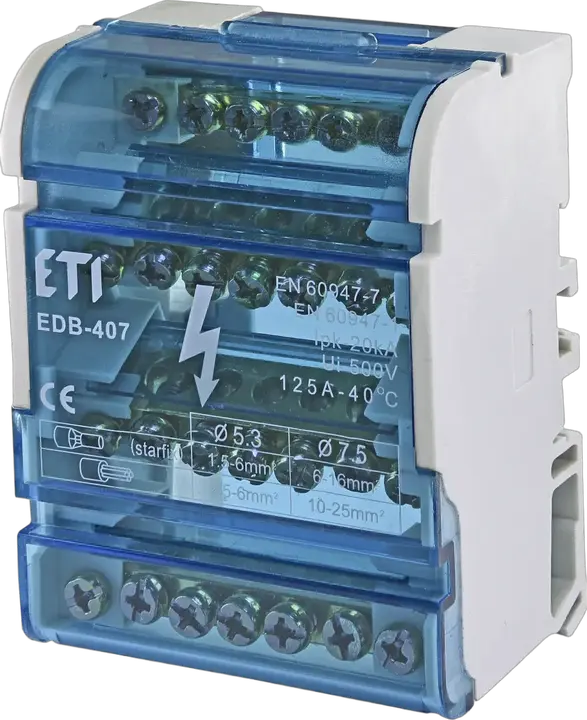

EDB-407 Розподільний блок
- Код ETI:
- 001102303
- Тип аксесуарів:
- EDB DIN розподільчі блоки
- Колір:
- Сірий
- Кількість полюсів:
- 4
- Група каталогу:
- EDB Блоки розподільні
- Підгрупа:
- Блоки розподільні EDB
- Спосіб монтажу:
- DIN rail 35 mm
- Номінальний струм:
- 125 A
- Номінальна напруга AC:
- 400 V
- Номінальна напруга DC (В):
- 400 V
- Номінальна напруга ізоляції (V):
- 500 V
- Вимикаюча здатність (кА):
- 20 kA
- Кількість клем:
- 4x7
- Висота (мм):
- 50 mm
- Ширина (мм):
- 65 mm
- Глибина (мм):
- 88 mm
- Номінальний перетин:
- 1.5-16 mm²
- Матеріал корпусу:
- PA
- Матеріал затиску:
- MO-57
- Робоча температура (°C):
- -30-85 °C
15 Логістика
Продукт
- Вага
- 0,24 kg
- Net width
- 65,7 mm
- Net height
- 89,4 mm
- Net depth
- 50,3 mm
- Stock unit of measure
- pcs
Основна упаковка
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895633365
- Basic packaging weight
- 0,24 kg
- Basic packaging volume
- 0,286 dm³
Транспортна упаковка
- Transport packaging quantity
- 100 pcs
- EAN code for a transport packaging
- 3838895633372
- Transport packaging weight
- 24 kg
- Transport packaging volume
- 28,6 dm³
- Pallet quantity
- 3 300 pcs
- Customs tariff
- 85369010
15 ETIM
- Width
- 65 mm
- Transparent
- ✓
- Material insulation body
- Thermoplastic
- Rated current In
- 125 A
- Mounting method
- Other
- Type of electrical connection 1
- Screw connection
- Number of poles
- 4
- Number of clamp positions per pole
- 7
- Closing plate required
- ✓
- Depth
- 88 mm
- Rated voltage
- 400 V
- Colour
- Grey
- Height
- 50 mm
- Connectable conductor cross section solid-core(Min)
- 1,5 mm²
- Connectable conductor cross section solid-core(Max)
- 16 mm²
Класифікація ETIM – версія 9.0
1 Діаграми
1 Програмне забезпечення та драйвери
Програмне забезпечення надається як є, без будь-яких гарантій. Автор не зобов'язаний надавати підтримку, сервіс, виправлення або оновлення для безкоштовних програм або драйверів.
