Промислові вимикачі навантаження серії ED2 125-1600А

Огляд

Низьковольтні вимикачі-роз’єднувачі — це пристрої з ручним керуванням, призначені для ізоляції частини електричного кола від джерела живлення. Вони забезпечують видимий розрив кола, гарантуючи безпеку під час технічного обслуговування або ремонтних робіт.На відміну від автоматичних вимикачів, вимикачі-роз’єднувачі не призначені для автоматичного відключення аварійних струмів. Вони використовуються для відключення кіл за нормальних умов експлуатації або коли струм навантаження не протікає.

ED2 125/3

Назва класу: Вимикач навантаження
Номінальний струм: 125 A
Кількість полюсів: 3
Тип підключення: переднє підключення
Стандарт: IEC 60947-3
Номінальна імпульсна напруга Uimp (kV): 8 kV
Тип навантаження: AC-23A, DC-22A
Номінальна включаюча здатність при короткому замиканні Icm: 3,6 kA
Номінальний короткочасний струм Icw, що витримується при 0,3с: 2 kA
Номінальна робоча напруга (V AC): 690 V
Номінальна робоча напруга (V DC): 250 V
Номінальна напруга ізоляції (V): 800 V
Призначення: Роз'єднувач
Типорозмір: 125
Вимикаюча здатність (кА): 3,6 kA

ED2 160/3

Назва класу: Вимикач навантаження
Номінальний струм: 160 A
Кількість полюсів: 3
Тип підключення: переднє підключення
Стандарт: IEC 60947-3
Номінальна імпульсна напруга Uimp (kV): 8 kV
Тип навантаження: AC-23A, DC-22A
Номінальна включаюча здатність при короткому замиканні Icm: 6 kA
Номінальний короткочасний струм Icw, що витримується при 0,3с: 3 kA
Номінальна робоча напруга (V AC): 690 V
Номінальна робоча напруга (V DC): 250 V
Номінальна напруга ізоляції (V): 800 V
Призначення: Роз'єднувач
Типорозмір: 160
Вимикаюча здатність (кА): 6 kA

ED2 250/3

Назва класу: Вимикач навантаження
Номінальний струм: 250 A
Кількість полюсів: 3
Тип підключення: переднє підключення
Стандарт: IEC 60947-3
Номінальна імпульсна напруга Uimp (kV): 8 kV
Тип навантаження: AC-23A, DC-22A
Номінальна включаюча здатність при короткому замиканні Icm: 6 kA
Номінальний короткочасний струм Icw, що витримується при 0,3с: 3 kA
Номінальна робоча напруга (V AC): 690 V
Номінальна робоча напруга (V DC): 250 V
Номінальна напруга ізоляції (V): 800 V
Призначення: Роз'єднувач
Типорозмір: 250
Вимикаюча здатність (кА): 6 kA

ED2 400/3

Назва класу: Вимикач навантаження
Номінальний струм: 400 A
Кількість полюсів: 3
Тип підключення: переднє підключення
Стандарт: IEC 60947-3
Номінальна імпульсна напруга Uimp (kV): 8 kV
Тип навантаження: AC-23A, DC-22A
Номінальна включаюча здатність при короткому замиканні Icm: 9 kA
Номінальний короткочасний струм Icw, що витримується при 0,3с: 5 kA
Номінальна робоча напруга (V AC): 690 V
Номінальна робоча напруга (V DC): 250 V
Номінальна напруга ізоляції (V): 800 V
Призначення: Роз'єднувач
Типорозмір: 630
Вимикаюча здатність (кА): 9 kA

ED2 630/3

Назва класу: Вимикач навантаження
Номінальний струм: 630 A
Кількість полюсів: 3
Тип підключення: переднє підключення
Стандарт: IEC 60947-3
Номінальна імпульсна напруга Uimp (kV): 8 kV
Тип навантаження: AC-23A, DC-22A
Номінальна включаюча здатність при короткому замиканні Icm: 9 kA
Номінальний короткочасний струм Icw, що витримується при 0,3с: 5 kA
Номінальна робоча напруга (V AC): 690 V
Номінальна робоча напруга (V DC): 250 V
Номінальна напруга ізоляції (V): 800 V
Призначення: Роз'єднувач
Типорозмір: 630
Вимикаюча здатність (кА): 9 kA

ED2 800/3

Назва класу: Вимикач навантаження
Номінальний струм: 800 A
Кількість полюсів: 3
Тип підключення: переднє підключення
Стандарт: IEC 60947-3
Номінальна імпульсна напруга Uimp (kV): 8 kV
Тип навантаження: AC-23A, DC-22A
Номінальна включаюча здатність при короткому замиканні Icm: 17 kA
Номінальний короткочасний струм Icw, що витримується при 0,3с: 10 kA
Номінальна робоча напруга (V AC): 690 V
Номінальна робоча напруга (V DC): 250 V
Номінальна напруга ізоляції (V): 800 V
Призначення: Роз'єднувач
Типорозмір: 1 000
Вимикаюча здатність (кА): 17 kA

ED2 1000/3

Назва класу: Вимикач навантаження
Номінальний струм: 1 000 A
Кількість полюсів: 3
Тип підключення: переднє підключення
Стандарт: IEC 60947-3
Номінальна імпульсна напруга Uimp (kV): 8 kV
Тип навантаження: AC-23A, DC-22A
Номінальна включаюча здатність при короткому замиканні Icm: 17 kA
Номінальний короткочасний струм Icw, що витримується при 0,3с: 10 kA
Номінальна робоча напруга (V AC): 690 V
Номінальна робоча напруга (V DC): 250 V
Номінальна напруга ізоляції (V): 800 V
Призначення: Роз'єднувач
Типорозмір: 1 000
Вимикаюча здатність (кА): 17 kA
Група каталогу: ED2

ED2 1250/3

Назва класу: Вимикач навантаження
Номінальний струм: 1 250 A
Кількість полюсів: 3
Тип підключення: перехідник шинний
Стандарт: IEC 60947-3
Номінальна імпульсна напруга Uimp (kV): 8 kV
Тип навантаження: AC-23A, DC-22A
Номінальна включаюча здатність при короткому замиканні Icm: 32 kA
Номінальний короткочасний струм Icw, що витримується при 0,3с: 15 kA
Номінальна робоча напруга (V AC): 690 V
Номінальна робоча напруга (V DC): 250 V
Номінальна напруга ізоляції (V): 800 V
Призначення: Роз'єднувач
Типорозмір: 1 250
Вимикаюча здатність (кА): 32 kA

ED2 1250/3 PI 3C

Назва класу: Вимикач навантаження
Номінальний струм: 1 250 A
Кількість полюсів: 3
Тип підключення: перехідник шинний
Стандарт: IEC 60947-3
Номінальна імпульсна напруга Uimp (kV): 8 kV
Тип навантаження: AC-23A, DC-22A
Номінальна включаюча здатність при короткому замиканні Icm: 32 kA
Номінальний короткочасний струм Icw, що витримується при 0,3с: 15 kA
Номінальна робоча напруга (V AC): 690 V
Номінальна робоча напруга (V DC): 250 V
Номінальна напруга ізоляції (V): 800 V
Призначення: Switch Disconnector
Типорозмір: 1 250
Вимикаюча здатність (кА): 32 kA

ED2 1600/3 FC

Назва класу: Вимикач навантаження
Номінальний струм: 1 600 A
Кількість полюсів: 3
Тип підключення: перехідник шинний
Стандарт: IEC 60947-3
Номінальна імпульсна напруга Uimp (kV): 8 kV
Тип навантаження: AC-23A, DC-22A
Номінальна включаюча здатність при короткому замиканні Icm: 45 kA
Номінальний короткочасний струм Icw, що витримується при 0,3с: 20 kA
Номінальна робоча напруга (V AC): 690 V
Номінальна робоча напруга (V DC): 250 V
Номінальна напруга ізоляції (V): 800 V
Призначення: Роз'єднувач
Типорозмір: 1 600
Вимикаюча здатність (кА): 45 kA

ED2 125/4

Назва класу: Вимикач навантаження
Номінальний струм: 125 A
Кількість полюсів: 4
Тип підключення: переднє підключення
Стандарт: IEC 60947-3
Номінальна імпульсна напруга Uimp (kV): 8 kV
Тип навантаження: AC-23A, DC-22A
Номінальна включаюча здатність при короткому замиканні Icm: 3,6 kA
Номінальний короткочасний струм Icw, що витримується при 0,3с: 2 kA
Номінальна робоча напруга (V AC): 690 V
Номінальна робоча напруга (V DC): 250 V
Номінальна напруга ізоляції (V): 800 V
Призначення: Роз'єднувач
Типорозмір: 125
Вимикаюча здатність (кА): 3,6 kA

ED2 160/4

Назва класу: Вимикач навантаження
Номінальний струм: 160 A
Кількість полюсів: 4
Тип підключення: переднє підключення
Стандарт: IEC 60947-3
Номінальна імпульсна напруга Uimp (kV): 8 kV
Тип навантаження: AC-23A, DC-22A
Номінальна включаюча здатність при короткому замиканні Icm: 6 kA
Номінальний короткочасний струм Icw, що витримується при 0,3с: 3 kA
Номінальна робоча напруга (V AC): 690 V
Номінальна робоча напруга (V DC): 250 V
Номінальна напруга ізоляції (V): 800 V
Призначення: Роз'єднувач
Типорозмір: 160
Вимикаюча здатність (кА): 6 kA

ED2 250/4

Назва класу: Вимикач навантаження
Номінальний струм: 250 A
Кількість полюсів: 4
Тип підключення: переднє підключення
Стандарт: IEC 60947-3
Номінальна імпульсна напруга Uimp (kV): 8 kV
Тип навантаження: AC-23A, DC-22A
Номінальна включаюча здатність при короткому замиканні Icm: 6 kA
Номінальний короткочасний струм Icw, що витримується при 0,3с: 3 kA
Номінальна робоча напруга (V AC): 690 V
Номінальна робоча напруга (V DC): 250 V
Номінальна напруга ізоляції (V): 800 V
Призначення: Роз'єднувач
Типорозмір: 250
Вимикаюча здатність (кА): 6 kA

ED2 400/4

Назва класу: Вимикач навантаження
Номінальний струм: 400 A
Кількість полюсів: 4
Тип підключення: переднє підключення
Стандарт: IEC 60947-3
Номінальна імпульсна напруга Uimp (kV): 8 kV
Тип навантаження: AC-23A, DC-22A
Номінальна включаюча здатність при короткому замиканні Icm: 9 kA
Номінальний короткочасний струм Icw, що витримується при 0,3с: 5 kA
Номінальна робоча напруга (V AC): 690 V
Номінальна робоча напруга (V DC): 250 V
Номінальна напруга ізоляції (V): 800 V
Призначення: Роз'єднувач
Типорозмір: 630
Вимикаюча здатність (кА): 9 kA

ED2 630/4

Назва класу: Вимикач навантаження
Номінальний струм: 630 A
Кількість полюсів: 4
Тип підключення: переднє підключення
Стандарт: IEC 60947-3
Номінальна імпульсна напруга Uimp (kV): 8 kV
Тип навантаження: AC-23A, DC-22A
Номінальна включаюча здатність при короткому замиканні Icm: 9 kA
Номінальний короткочасний струм Icw, що витримується при 0,3с: 5 kA
Номінальна робоча напруга (V AC): 690 V
Номінальна робоча напруга (V DC): 250 V
Номінальна напруга ізоляції (V): 800 V
Призначення: Роз'єднувач
Типорозмір: 630
Вимикаюча здатність (кА): 9 kA

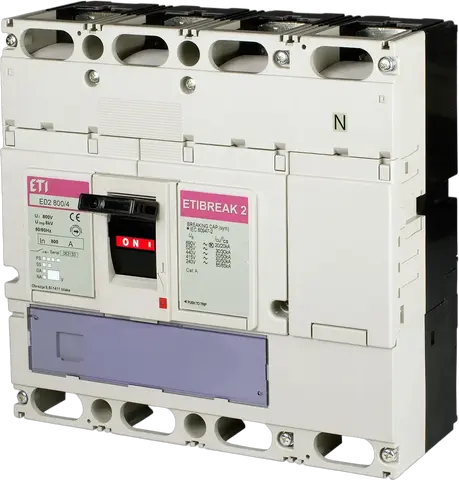

ED2 800/4

Назва класу: Вимикач навантаження
Номінальний струм: 800 A
Кількість полюсів: 4
Тип підключення: переднє підключення
Стандарт: IEC 60947-3
Номінальна імпульсна напруга Uimp (kV): 8 kV
Тип навантаження: AC-23A, DC-22A
Номінальна включаюча здатність при короткому замиканні Icm: 17 kA
Номінальний короткочасний струм Icw, що витримується при 0,3с: 10 kA
Номінальна робоча напруга (V AC): 690 V
Номінальна робоча напруга (V DC): 250 V
Номінальна напруга ізоляції (V): 800 V
Призначення: Роз'єднувач
Типорозмір: 1 000
Вимикаюча здатність (кА): 17 kA

ED2 1000/4

Назва класу: Вимикач навантаження
Номінальний струм: 1 000 A
Кількість полюсів: 4
Тип підключення: переднє підключення
Стандарт: IEC 60947-3
Номінальна імпульсна напруга Uimp (kV): 8 kV
Тип навантаження: AC-23A, DC-22A
Номінальна включаюча здатність при короткому замиканні Icm: 17 kA
Номінальний короткочасний струм Icw, що витримується при 0,3с: 10 kA
Номінальна робоча напруга (V AC): 690 V
Номінальна робоча напруга (V DC): 250 V
Номінальна напруга ізоляції (V): 800 V
Призначення: Роз'єднувач
Типорозмір: 1 000
Вимикаюча здатність (кА): 17 kA
Група каталогу: ED2

ED2 1250/4

Назва класу: Вимикач навантаження
Номінальний струм: 1 250 A
Кількість полюсів: 4
Тип підключення: перехідник шинний
Стандарт: IEC 60947-3
Номінальна імпульсна напруга Uimp (kV): 8 kV
Тип навантаження: AC-23A, DC-22A
Номінальна включаюча здатність при короткому замиканні Icm: 32 kA
Номінальний короткочасний струм Icw, що витримується при 0,3с: 15 kA
Номінальна робоча напруга (V AC): 690 V
Номінальна робоча напруга (V DC): 250 V
Номінальна напруга ізоляції (V): 800 V
Призначення: Роз'єднувач
Типорозмір: 1 250
Вимикаюча здатність (кА): 32 kA

ED2 1600/4 FC

Назва класу: Вимикач навантаження
Номінальний струм: 1 600 A
Кількість полюсів: 4
Тип підключення: перехідник шинний
Стандарт: IEC 60947-3
Номінальна імпульсна напруга Uimp (kV): 8 kV
Тип навантаження: AC-23A, DC-22A
Номінальна включаюча здатність при короткому замиканні Icm: 45 kA
Номінальний короткочасний струм Icw, що витримується при 0,3с: 20 kA
Номінальна робоча напруга (V AC): 690 V
Номінальна робоча напруга (V DC): 250 V
Номінальна напруга ізоляції (V): 800 V
Призначення: Роз'єднувач
Типорозмір: 1 600
Вимикаюча здатність (кА): 45 kA

ED2S 160/3

Назва класу: Вимикач навантаження
Номінальний струм: 160 A
Кількість полюсів: 3
Тип підключення: переднє підключення
Стандарт: IEC 60947-3
Номінальна імпульсна напруга Uimp (kV): 8 kV
Тип навантаження: AC-23A, DC-22A
Номінальна включаюча здатність при короткому замиканні Icm: 2,8 kA
Номінальний короткочасний струм Icw, що витримується при 0,3с: 2 kA
Номінальна робоча напруга (V AC): 690 V
Номінальна робоча напруга (V DC): 250 V
Номінальна напруга ізоляції (V): 690 V
Призначення: Switch Disconnector
Типорозмір: 160
Вимикаюча здатність (кА): 2,8 kA

Показ найкращих пропозицій

Cookie Зберегти налаштування

Порівняти елементи

Історія продуктів

Some title of document or something 0

Some title of document or something 1

Some title of document or something 2

Some title of document or something 3

Some title of document or something 4

Some title of document or something 5

Some title of document or something 6

Some title of document or something 7

Some title of document or something 8

Some title of document or something 9

Some title of document or something 10

Some title of document or something 11

Some title of document or something 12

Some title of document or something 13

Some title of document or something 14

Some title of document or something 15

Some title of document or something 16

Some title of document or something 17

Some title of document or something 18

Some title of document or something 19

Cookie
