004672191

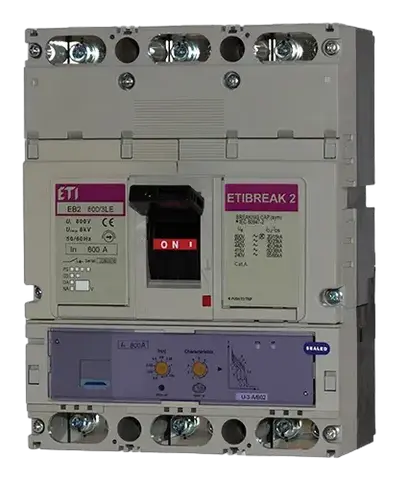

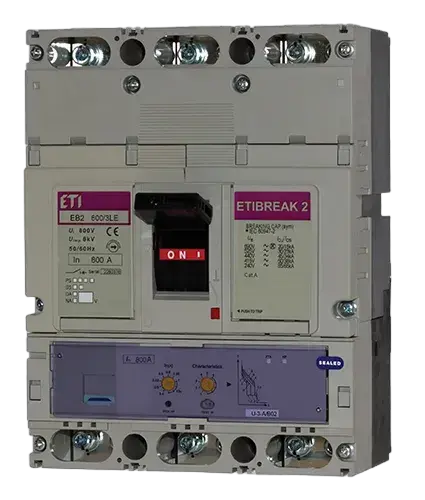

EB2 800/4E 800A 4p Автоматич. вимикач в литому ко

Код ETI:: 004672191
Призначення:: 60947
Ступінь захисту IP:: IP20
Вимикаюча здатність (кА):: 50 kA
Номінальний струм:: 800 A
Кількість полюсів:: 4
Тип підключення:: переднє підключення
Номінальна імпульсна напруга Uimp (kV):: 8 kV
Номінальна вимикаюча здатність при короткому замиканні при 415V Icu /Ics (kA):: 70 kA
Номінальна робоча напруга (V AC):: 690 V
Номінальна напруга ізоляції (V):: 800 V
Регулювання теплового захисту:: 0,4-1
Регулювання електромагнітного захисту:: регульований
Регульований або фіксований:: обираєма
Стандарт:: 60947
Призначення:: MCCB
Група каталогу:: EB2
Типорозмір:: 800A

Аксесуари

Продукт

Вага: 12,3 kg
Net width: 280 mm
Net height: 433 mm
Net depth: 142,64 mm
Stock unit of measure: pcs

Транспортна упаковка

Transport packaging quantity: 1 pcs
EAN code for a transport packaging: 3838895664918
Transport packaging weight: 12,3 kg
Transport Packaging Dimensions Height: 300 mm
Transport Packaging Dimensions Width: 440 mm
Transport Packaging Dimensions Depth: 190 mm
Transport packaging volume: 25,08 dm³
Pallet quantity: 65 pcs
Customs tariff: 85362090

Motor drive optional: Так
Rated permanent current Iu: 800 A
Degree of protection (IP): IP20
Type of control element: Rocker lever
Type of electrical connection of main circuit: Screw connection
Number of poles: 4
Device construction: Built-in device fixed built-in technique
Rated short-circuit breaking capacity lcu at 400 V, 50 Hz: 50 kA
With switched-off indicator: Так
Overload release current setting(Min): 320 A
Adjustment range short-term delayed short-circuit release(Min): 800 A
Adjustment range undelayed short-circuit release(Min): 4 480 A
Adjustment range short-term delayed short-circuit release(Max): 8 000 A
Overload release current setting(Max): 800 A
Adjustment range undelayed short-circuit release(Max): 9 600 A
