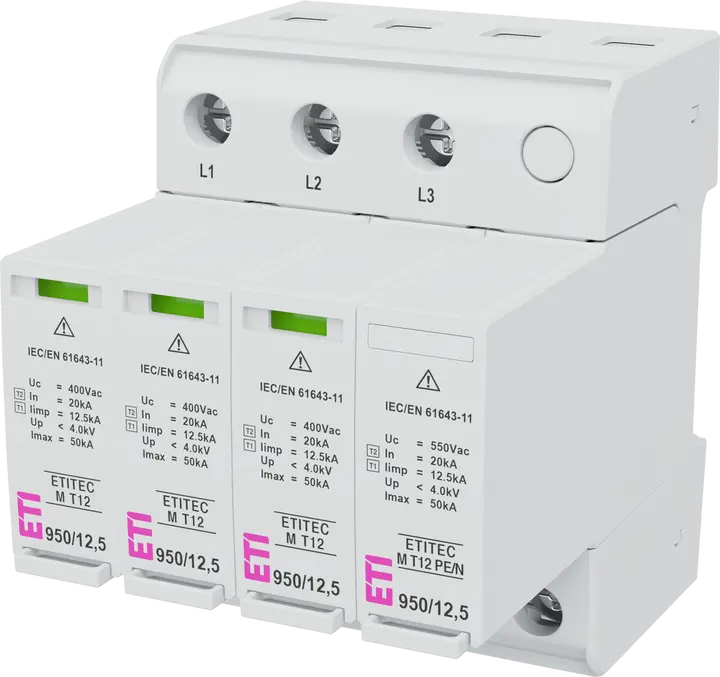

ETITEC M T12 950/12,5 4Y ПЗІП (Обмежувач перенапруг)

Код ETI:: 002440810
Призначення:: Обмежувач перенапруги
Тип обмежувача перенапруги:: T1, T2
Напруга довготривалої роботи Uc, (АС):: 950 V
Iimp 10/350 імпульсний струм (кА):: 12,5 kA
In (8/20), (kA):: 20 kA
Maксимальний струм розряду Imax (8/20) kA:: 50 kA
Тип струму:: AC
Номінальна напруга AC:: 800 V
Рівень захисту по напрузі Up, (kV):: 4 kV
Max. back-up fuse for short circuit protection:: 160A A
Сигнальний контакт RC:: ✗
Струм витоку:: ✓
Тип мережі:: IT
Кількість модулів:: 4
Установка:: PV інвертори на AC стороні
Глибина корпусу (mm):: 86 mm
Ступінь захисту IP:: IP20
Технологія:: MOV
Група каталогу:: ETITEC M AC

Продукт

Вага: 0,775 kg
Net width: 72 mm
Net height: 96,2 mm
Net depth: 95,63 mm
Stock unit of measure: pcs

Основна упаковка

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838895985051
Basic packaging weight: 0,815 kg
Basic Packaging Dimensions Height: 102 mm
Basic Packaging Dimensions Width: 82 mm
Basic Packaging Dimensions Depth: 110 mm
Basic packaging volume: 0,92 dm³

Транспортна упаковка

Transport packaging quantity: 4 pcs
EAN code for a transport packaging: 3838895985068
Transport packaging weight: 3,341 kg
Transport Packaging Dimensions Height: 109 mm
Transport Packaging Dimensions Width: 352 mm
Transport Packaging Dimensions Depth: 115 mm
Transport packaging volume: 4,412 dm³
Pallet quantity: 836 pcs
Customs tariff: 85363090

Max. conductor cross section flexible (fine-strand): 25 mm²
Nominal voltage AC: 800 V
Max. conductor cross section solid (solid, stranded): 35 mm²
Test class: Type 1 + 2
Degree of protection (IP): IP20
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 4 modular spacing
Lightning impulse current (10/350 µs): 12,5 kA
Specific energy (W/R): 39 kJ/Ohm
Voltage protection level: 4 kV
Number of poles: 2
Signalling at the device: Optical
Max. continuous voltage AC: 950 V
System configuration DC: ✓
