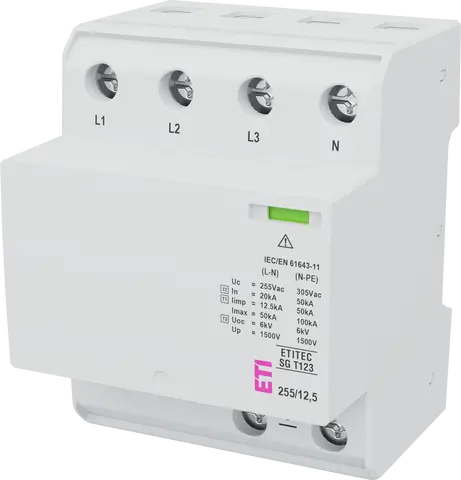

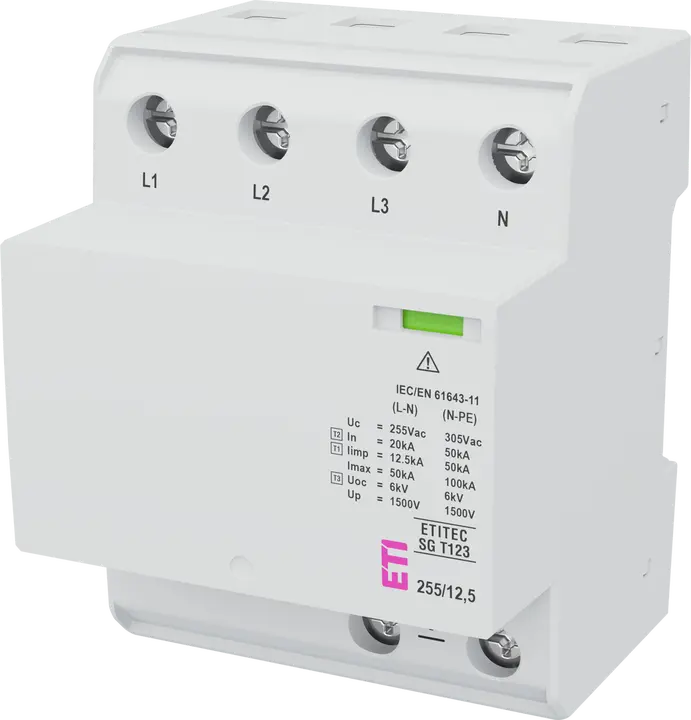

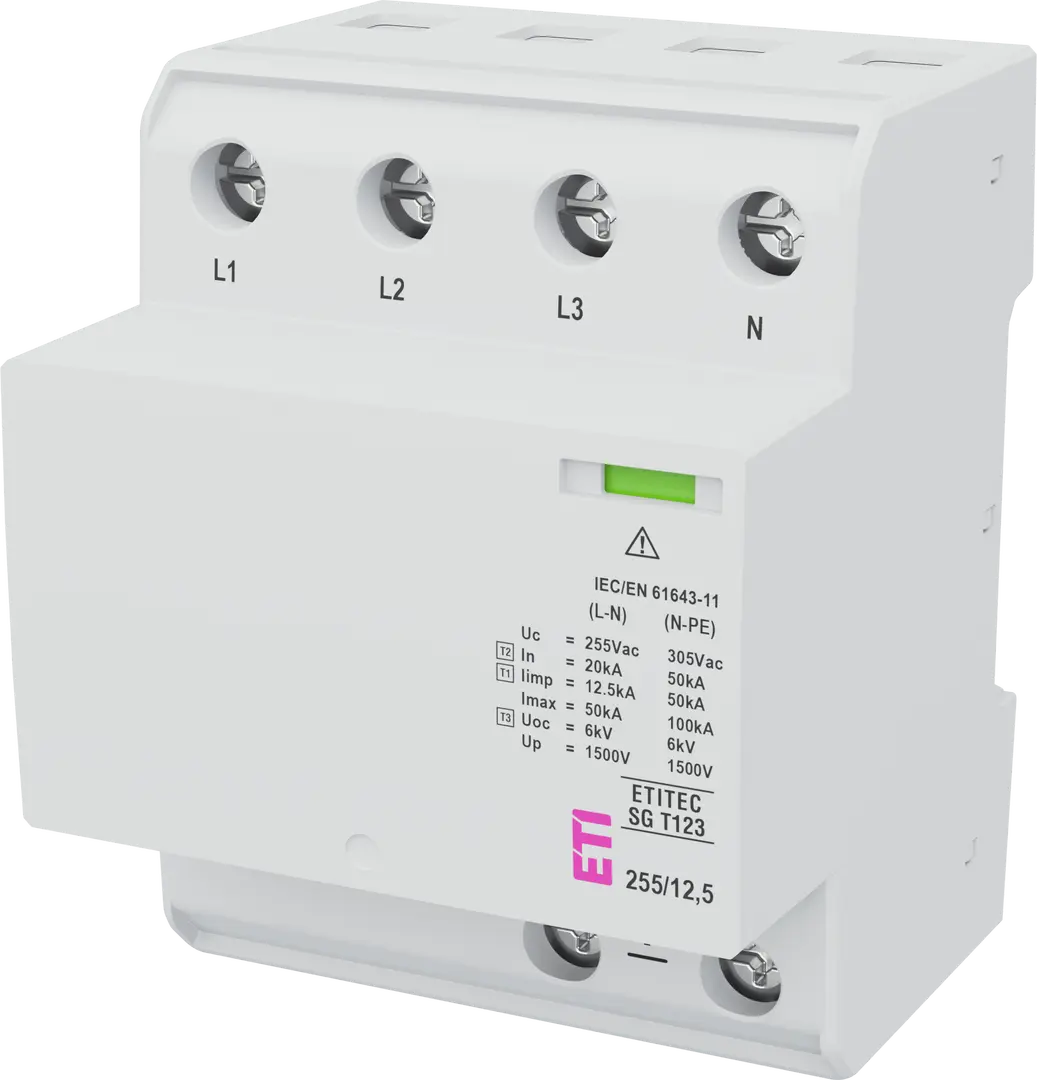

Зображення ETITEC SG T123 255/12,5 3+1 RC

ETITEC SG T123 255/12,5 3+1 RC Обмежувач перенапруги

Код ETI:: 002440795
Призначення:: Ogranicznik przepięć
Тип обмежувача перенапруги:: T1, T3, T2
Напруга довготривалої роботи Uc, (АС):: 255 V
Iimp 10/350 імпульсний струм (кА):: 12,5 kA
In (8/20), (kA):: 20 kA
Maксимальний струм розряду Imax (8/20) kA:: 50 kA
Тип струму:: AC
Номінальна напруга AC:: 230
Рівень захисту по напрузі Up, (kV):: 1,5 kV
Max. back-up fuse for short circuit protection:: 250 A
Сигнальний контакт RC:: Yes
Струм витоку:: No
Тип мережі:: TT, TN-S
Кількість модулів:: 4
Установка:: Home and residental building protection
Глибина корпусу (mm):: 65 mm
Ступінь захисту IP:: IP20
Технологія:: GDT
Група каталогу:: ETITEC SG

Продукт

Вага: 0,432 kg
Stock unit of measure: pcs

Основна упаковка

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 3838400161024
Basic packaging weight: 0,458 kg
Basic Packaging Dimensions Height: 82 mm
Basic Packaging Dimensions Width: 102 mm
Basic Packaging Dimensions Depth: 110 mm
Basic packaging volume: 0,92 dm³

Транспортна упаковка

Transport packaging quantity: 4 pcs
EAN code for a transport packaging: 3838400161017
Transport packaging weight: 1,913 kg
Transport Packaging Dimensions Height: 109 mm
Transport Packaging Dimensions Width: 115 mm
Transport Packaging Dimensions Depth: 352 mm
Transport packaging volume: 4,412 dm³
Pallet quantity: 720 pcs
Customs tariff: 85363090

Voltage protection level L-PE: 1,5 kV
Energy-coordinated protection effect with regard to the terminal equipment: Так
Max. conductor cross section flexible (fine-strand): 25 mm²
Remote signalling: Так
Voltage switching spark gap technology: Так
Voltage protection level L-N: 1,5 kV
Nominal voltage AC: 230 V
Max. conductor cross section solid (solid, stranded): 35 mm²
Test class: Type 1 and 2 and 3
Degree of protection (IP): IP20
Mounting method: DIN rail (top hat rail) 35 mm
Construction size: 4 modular spacing
Lightning impulse current (10/350 µs): 12,5 kA
Specific energy (W/R): 39 kJ/Ohm
System configuration TN-S: Так
Max. overcurrent protection device, parallel connection (fuse): 250 A
Voltage protection level: 1,5 kV
Number of poles: 4
System configuration TT: Так
Signalling at the device: Optical
Voltage protection level N-PE: 1,5 kV
Max. continuous voltage AC: 255 V
Follow current extinguishing capability: 25 kA

Класифікація ETIM – версія 9.0
