Основи запобіжників NV/NH є важливими компонентами низьковольтних електричних систем і забезпечують надійне встановлення плавких вставок NH. Вони слугують з’єднувальним елементом між плавкою вставкою та електричним колом, забезпечуючи правильне підключення й захист. Основи запобіжників зазвичай призначені для поверхневого монтажу на монтажні панелі або DIN-рейки, що спрощує їх встановлення та інтеграцію в розподільні щити й панелі.

Цей продукт застарів і не має прямого аналога. Будь ласка, зверніться до нашої технічної підтримки, щоб підібрати відповідну заміну.

004121003 Застарілий

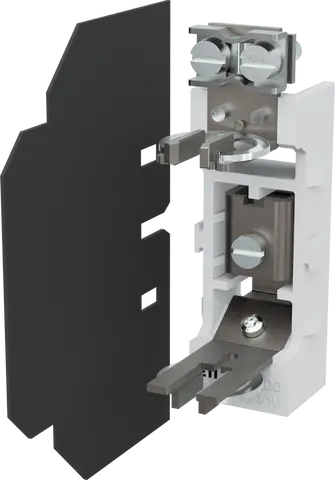

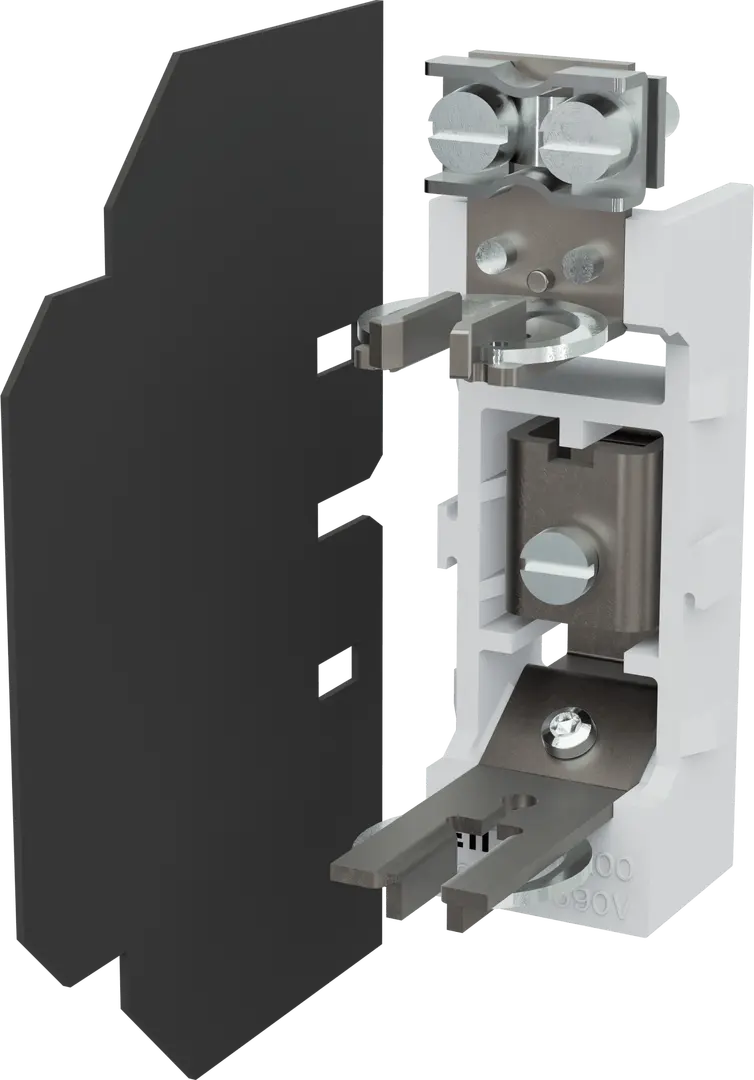

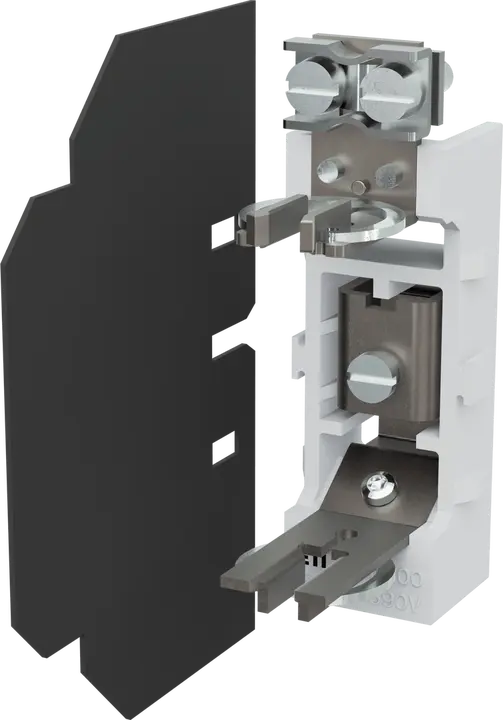

Зображення PPR 00

PPR 00 Тримач запобіжника

Код ETI:: 004121003
Ступінь захисту IP:: IP00
Опис типу:: PPR
Типорозмір:: NH00
Кількість полюсів:: 1
Номінальний струм:: 125 A
Номінальна напруга AC:: 690 V
Вимикальна здатність AC:: 120 kA
Спосіб монтажу:: Busbar mounting
Категорія перенапруги:: III
Стандарт:: IEC 60269-2
Температура навколишнього середовища (°C):: -25/55 °C
Умовний тепловий струм на відкритому повітрі з плавкими вставками:: 160 A
Умовний тепловий струм на відкритому повітрі з замикаючими ножами:: 160 A
Максимальні втрати потужності з плавкими вставками:: 12 W
Умови експлуатації:: Безперервний
Ступінь забруднення:: 3
Номінальна частота (Hz):: 40/60 Hz

Продукт

EAN code for a single product: 5904722912533
Вага: 0,168 kg
Net width: 35,5 mm
Net height: 125 mm
Net depth: 85,5 mm
Stock unit of measure: pcs

Основна упаковка

Basic packaging quantity: 3 pcs
EAN code for a basic packaging: 3838895004516
Basic packaging weight: 0,48 kg
Basic packaging volume: 1,8 dm³

Транспортна упаковка

Transport packaging quantity: 75 pcs
EAN code for a transport packaging: 3838895162292
Transport packaging weight: 12,6 kg
Transport packaging volume: 48 dm³
Pallet quantity: 1 050 pcs
Customs tariff: 85389099

Mounting method: Screw-on
Construction size: NH00
Bus-mounting type: ✓
Number of poles: 1
Connection type: Screwed terminal
Rated current: 125 A

Класифікація ETIM – версія 9.0
