004773138

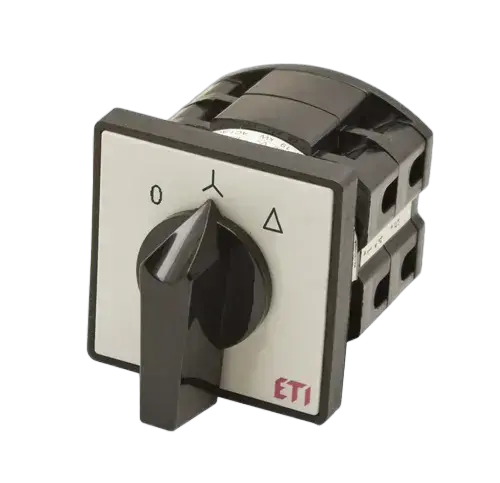

CS 100 12 U Кулачковий перемикач (вимикач)
- Код ETI:
- 004773138
- Номінальний струм:
- 100 A
- Група каталогу:
- Перемикачі кулачкові
- Спосіб монтажу:
- Front mounting
- Опис типу:
- 0-Y-D
- Кількість полюсів:
- 4
- Тепловий струм Ith (A):
- 100 A
- Номінальний робочий струм Ie AC-21 при 400V (A):
- 85 A
- Максимальна номінальна робоча напруга (V AC):
- 480 V
- Номінальна напруга ізоляції (V):
- 690 V
- Керування:
- Перемикач зірка-трикутник
21 Логістика
Продукт
- Вага
- 1,18 kg
- Net width
- 90 mm
- Net height
- 90 mm
- Net depth
- 180,07 mm
- Stock unit of measure
- pcs
Основна упаковка
- Basic packaging quantity
- 1 pcs
- EAN code for a basic packaging
- 3838895661900
- Basic packaging weight
- 1,18 kg
- Basic Packaging Dimensions Height
- 144 mm
- Basic Packaging Dimensions Width
- 111 mm
- Basic Packaging Dimensions Depth
- 111 mm
- Basic packaging volume
- 1,774 dm³
Транспортна упаковка
- Transport packaging quantity
- 18 pcs
- EAN code for a transport packaging
- 3838895661917
- Transport packaging weight
- 22,24 kg
- Transport Packaging Dimensions Height
- 240 mm
- Transport Packaging Dimensions Width
- 480 mm
- Transport Packaging Dimensions Depth
- 400 mm
- Transport packaging volume
- 46,08 dm³
- Pallet quantity
- 378 pcs
- Customs tariff
- 85363030
9 ETIM
- Model
- Star-delta switch
- Rated permanent current Iu
- 100 A
- Type of control element
- Turn button
- Suitable for front mounting
- Так
- Type of electrical connection of main circuit
- Screw connection
- Number of poles
- 4
- With zero (off) position
- Так
- Rated operation power at AC-3, 400 V
- 37 kW
- Suitable for distribution board installation
- Так
Класифікація ETIM – версія 9.0
1 Діаграми
1 Програмне забезпечення та драйвери
Програмне забезпечення надається як є, без будь-яких гарантій. Автор не зобов'язаний надавати підтримку, сервіс, виправлення або оновлення для безкоштовних програм або драйверів.
19 Теги
004773138Кулачковий перемикач (вимикач)CS 100 12 UETISWITCHRotary cam switchRotary cam switchRotary cam switchStar - delta switch0-star-deltaПродукціяМодульні та кулачкові вимикачі навантаження EVESYS, ETISWITCHКулачкові вимикачі і перемикачі CSМаксимальна номінальна робоча напруга (V AC): 480 VТепловий струм Ith (A): 100 AКерування: Перемикач зірка-трикутникКількість полюсів: 4Номінальна напруга ізоляції (V): 690 VНомінальний робочий струм Ie AC-21 при 400V (A): 85 AКулачковий перемикач (вимикач) Кількість полюсів: 4 Тепловий струм Ith (A): 100 A Номінальний робочий струм Ie AC-21 при 400V (A): 85 A Керування: Перемикач зірка-трикутник
