Модульний автоматичний вимикач (MCB) — це комутаційний пристрій, який автоматично спрацьовує та відключає електричне коло у разі виникнення аварійних режимів, таких як перевантаження або коротке замикання. На відміну від традиційних плавких запобіжників, які після спрацювання потребують заміни, MCB можна повторно ввімкнути, що робить його більш практичним та економічним рішенням для тривалого захисту електроустановок.

002156719

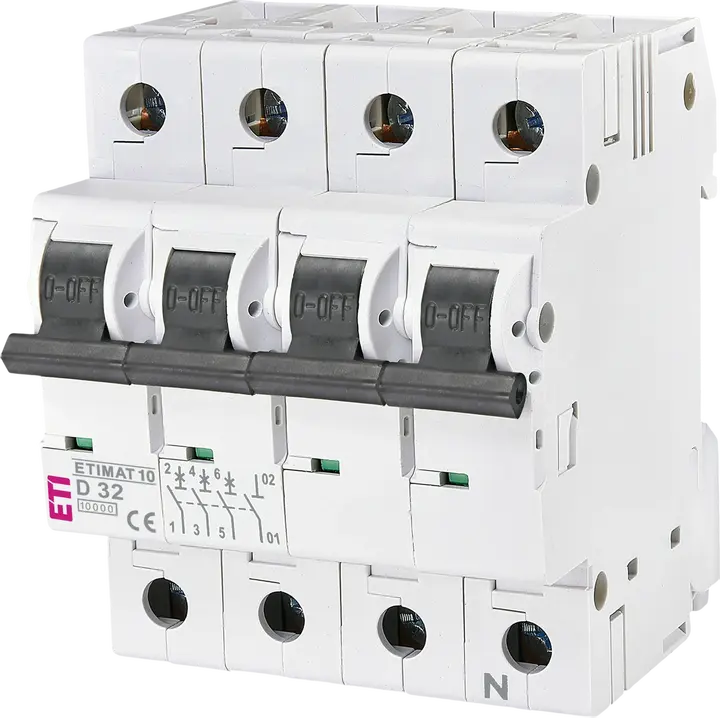

Зображення ETIMAT 10 3p+N D32

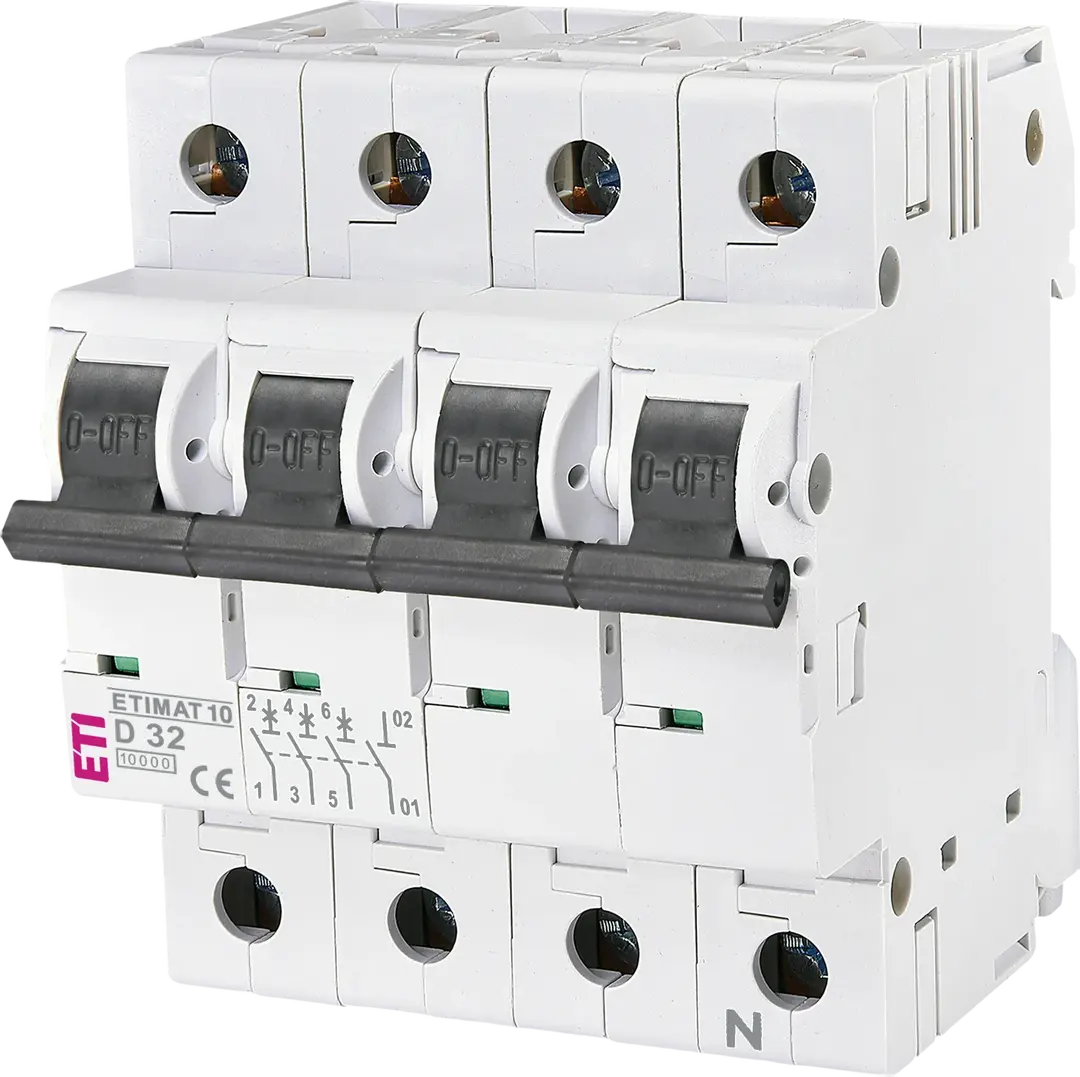

Зображення ETIMAT 10 3p+N D32

ETIMAT 10 3p+N D32 Автоматичний вимикач

Код ETI:: 002156719
Глибина (мм):: 68 mm
Група каталогу:: ETIMAT 10 6kA и 10kA
Призначення:: IEC/EN 60898-1, IEC 60947-2
Ступінь захисту IP:: IP20
Номінальний струм:: 32 A
Характеристика спрацювання:: D
Кількість полюсів:: 3+N
Вимикаюча здатність (кА):: 10 kA
Тип напруги:: AC
Номінальна імпульсна напруга Uimp (kV):: 6 kV
Номінальна напруга AC:: 400 V
Номінальна частота (Hz):: 50/60 Hz
Номінальний перетин:: 1-25 mm²
Стандарт:: IEC/EN 60898-1, IEC 60947-2
Призначення:: Автоматичний вимикач

Документація

Продукт

Вага: 0,522 kg
Net width: 108 mm
Net height: 90,8 mm
Net depth: 76,58 mm
Stock unit of measure: pcs

Основна упаковка

Basic packaging quantity: 1 pcs
EAN code for a basic packaging: 5902047600289
Basic packaging weight: 0,46 kg
Basic packaging volume: 0,52 dm³

Транспортна упаковка

Transport packaging quantity: 27 pcs
EAN code for a transport packaging: 5902047600173
Transport packaging weight: 12,42 kg
Transport packaging volume: 14,04 dm³
Pallet quantity: 1 404 pcs
Customs tariff: 85362010

Additional equipment possible: Так
Rated insulation voltage Ui: 500 V
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 230 V: 15 kA
Built-in depth: 68 mm
Voltage type: AC
Rated short-circuit breaking capacity Icn according to EN 60898 at 400 V: 10 kA
Rated short-circuit breaking capacity Icu according to IEC 60947-2 at 400 V: 10 kA
Rated impulse withstand voltage Uimp: 6 kV
Degree of protection (IP): IP20
Release characteristic: D
Over voltage category: 3
Number of poles (total): 4
Pollution degree: 3
Concurrently switching neutral conductor: Так
Number of protected poles: 3
Rated voltage: 400 V
Current limiting class: 3
Rated current: 32 A
Rated short-circuit breaking capacity Icn according to EN 60898 at 230 V: 10 kA
Width in number of modular spacings: 4
Frequency(Min): 50 Hz
Ambient temperature during operating(Min): -25 °C
Connectable conductor cross section solid-core(Min): 1 mm²
Connectable conductor cross section multi-wired(Min): 1 mm²
Connectable conductor cross section solid-core(Max): 25 mm²
Connectable conductor cross section multi-wired(Max): 25 mm²
Frequency(Max): 60
Ambient temperature during operating(Max): 55 °C
