001108132

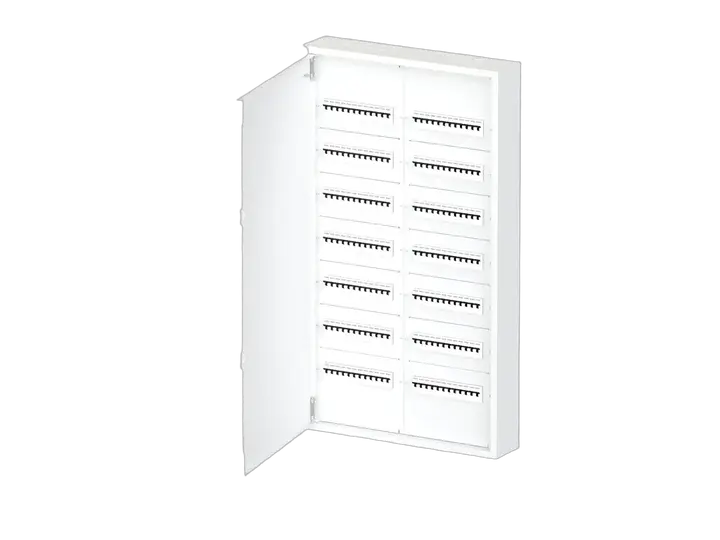

MBW24-7 Розподільний щит
- Код ETI:
- 001108132
- Група каталогу:
- Metal Distribution Board DIDO MB
- Клас захисту:
- I
- Номінальний струм:
- 63 A
- Номінальна напруга AC:
- 400 V
- Номінальна напруга DC (В):
- 400 V
- Ступінь захисту IP:
- IP30
- Спосіб монтажу:
- Зовнішньої установки
- Кількість модулів (всього / в ряду):
- 168/12
- Кількість рядів:
- 7
- Основа корпусу (матеріал, колір):
- Білі
- Дверцята (колір, матеріал):
- білий
- Кількість клем PE / N (з'єднань):
- 4/10
5 Документи
11 Логістика
Продукт
- Вага
- 25,1 kg
- Stock unit of measure
- pcs
Транспортна упаковка
- Transport packaging quantity
- 1 pcs
- EAN code for a transport packaging
- 3838400144348
- Transport packaging weight
- 26 kg
- Transport Packaging Dimensions Height
- 140 mm
- Transport Packaging Dimensions Width
- 1 100 mm
- Transport Packaging Dimensions Depth
- 619 mm
- Transport packaging volume
- 95,326 dm³
- Pallet quantity
- 10 pcs
- Customs tariff
- 85381000
16 ETIM
- Width
- 613 mm
- DIN-rail
- ✓
- Type of covering
- Door
- Neutral terminal block
- ✓
- Degree of protection (IP)
- IP30
- Mounting method
- Surface mounted
- Earthing terminal block
- ✓
- Number of rows
- 7
- Housing material
- Steel
- Depth
- 130 mm
- Colour
- White
- Type of door
- Single
- Cover model
- Closed
- Height
- 1 091 mm
- Width in number of modular spacings
- 24
- RAL-number
- 9 003
Класифікація ETIM – версія 9.0
1 Діаграми
25 Теги
001108132Розподільний щитMBW24-7ETIBOXDistribution boards DIDODIDO MBSurface MountedSurface MountedSurface MountedПродукціяКорпуси, розподільні щити та аксесуари ETIBOXРозподільні щитиШафи металеві модульніКількість модулів (всього / в ряду): 168/12Кількість клем PE / N (з'єднань): 4/10Дверцята (колір, матеріал): Metal, білийКількість рядів: 7Основа корпусу (матеріал, колір): Metal, БіліСтупінь захисту IP: IP30Номінальна напруга AC: 400 V/400 VСпосіб монтажу: Зовнішньої установкиКлас захисту: IНомінальна напруга DC (В): 400 V/400 VНомінальний струм: 63 A/63 AРозподільний щит TOWAR Ступінь захисту IP: IP30 Спосіб монтажу: Зовнішньої установки Кількість модулів (всього / в ряду): 168/12 Кількість рядів: 7 Дверцята (колір, матеріал): Metal, білий
