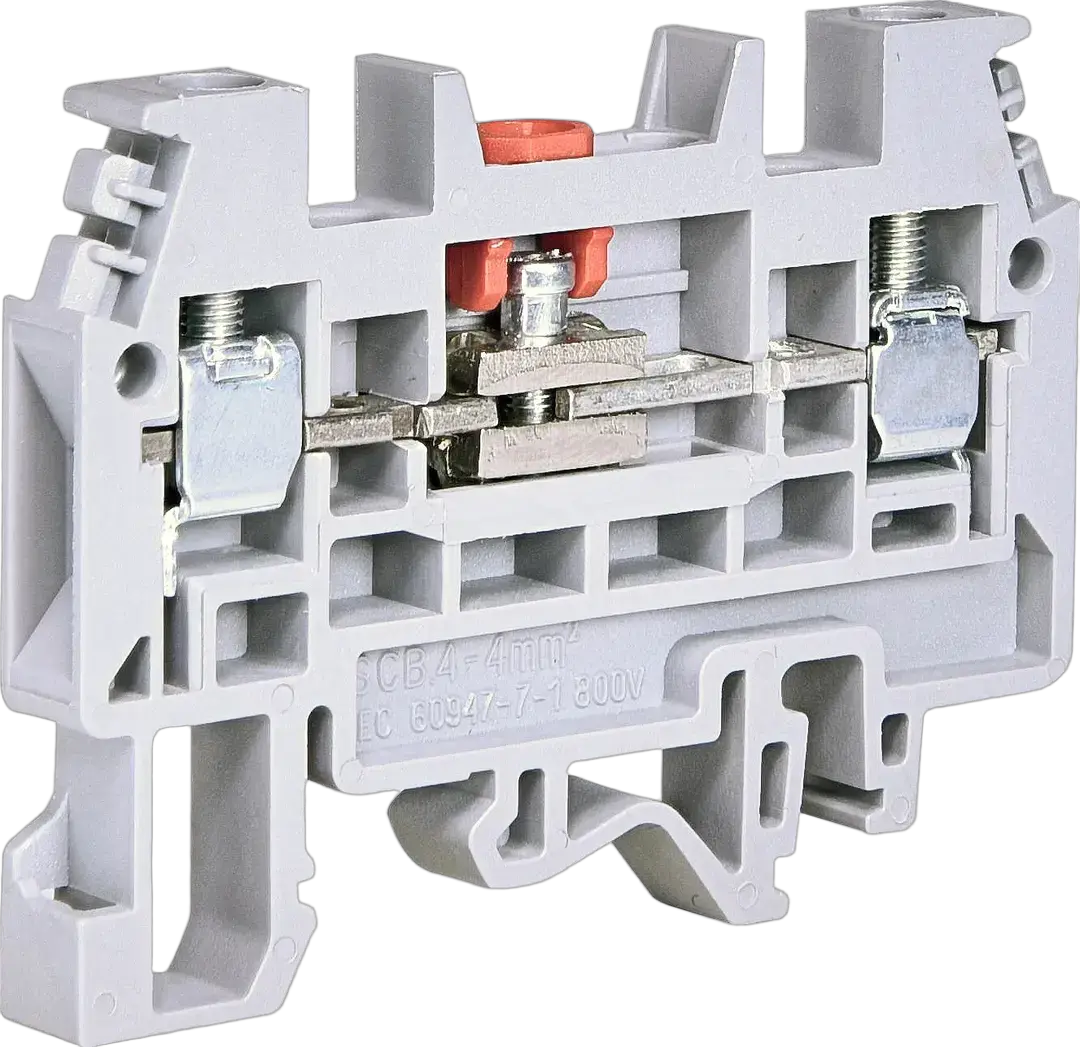

ESC-SCB.4 Гвинтова клема

Код ETI:: 003903218
Номінальна напруга AC:: 600 V
Номінальна напруга DC (В):: 600 V
Група каталогу:: ES Клеми електромонтажні гвинтові
Спосіб монтажу:: TH 35
Опис типу:: Клема гвинтова
Колір:: Сірий
Номінальний перетин:: 4 mm²
Номінальна імпульсна напруга Uimp (kV):: 8 kV
Максимальний струм при номінальному перерізі:: 32 mm²
Переріз дроту, що підключається, одна жила (mm2):: 2-6 mm²
Поперечне з'єднання:: No
Необхідний кінцевий розділ:: Yes

Аксесуари

Продукт

EAN code for a single product: 3838895861126
Вага: 0,013 kg
Net width: 6,5 mm
Net height: 58 mm
Net depth: 42,5 mm
Stock unit of measure: pcs

Транспортна упаковка

Transport packaging quantity: 75 pcs
EAN code for a transport packaging: 3838895830733
Transport packaging weight: 1,08 kg
Transport Packaging Dimensions Height: 55 mm
Transport Packaging Dimensions Width: 240 mm
Transport Packaging Dimensions Depth: 150 mm
Transport packaging volume: 2,7 dm³
Pallet quantity: 33 750 pcs
Customs tariff: 85369010

Type of cross disconnection: Sliding
Width: 6,5 mm
Material insulation body: Thermoplastic
Rated current In: 32 A
Mounting method: DIN rail (top hat rail)/G-rail TH35/G32
Number of levels: 1
Type of electrical connection 1: Screw connection
Type of slitting: Sliding
Number of clamp positions per level: 2
Closing plate required: Так
Type of electrical connection 2: Screw connection
Rated voltage: 800 V
Colour: Grey
Height: 44 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 6 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 6 mm²
Connectable conductor cross section multi-wired(Max): 6 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 4 mm²

Класифікація ETIM – версія 9.0
