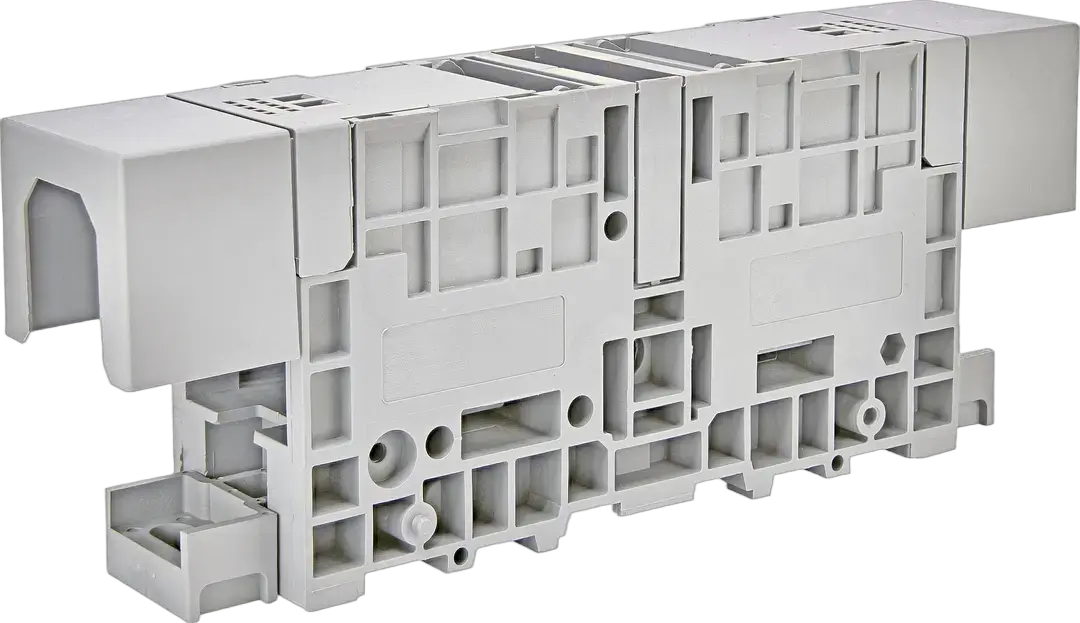

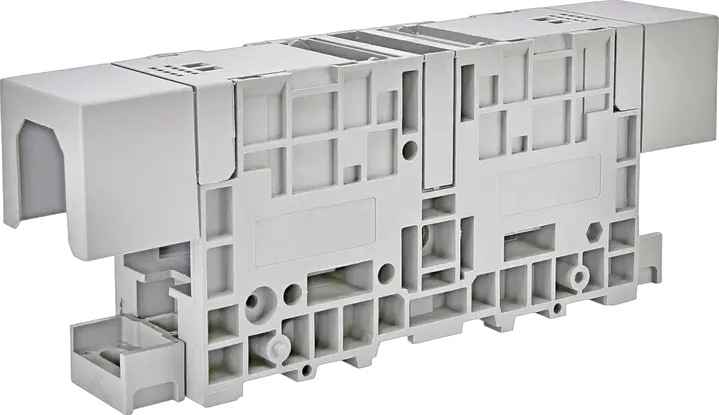

ESC-GPM.150/FIX Гвинтова клема

Код ETI:: 003903216
Номінальна напруга AC:: 1000 V
Номінальна напруга DC (В):: 1000 V
Група каталогу:: ES Клеми електромонтажні гвинтові
Спосіб монтажу:: Base plate mounting
Опис типу:: Клема гвинтова
Група:: Одинарний
Колір:: Сірий
Номінальний перетин:: 150 mm²
Номінальна імпульсна напруга Uimp (kV):: 12 kV
Максимальний струм при номінальному перерізі:: 309 mm²
Максимальний струм при максимальному перерізі (mm2):: 440 mm²
Переріз дроту, що підключається, одна жила (mm2):: 150 mm²
Поперечне з'єднання:: No
Необхідний кінцевий розділ:: No
Призначення:: ES Клеми гвинтові

Аксесуари

Продукт

EAN code for a single product: 3838895860440
Вага: 0,348 kg
Net width: 42 mm
Net height: 200 mm
Net depth: 75,5 mm
Stock unit of measure: pcs

Транспортна упаковка

Transport packaging quantity: 6 pcs
EAN code for a transport packaging: 3838895830658
Transport packaging weight: 2,259 kg
Transport Packaging Dimensions Height: 140 mm
Transport Packaging Dimensions Width: 105 mm
Transport Packaging Dimensions Depth: 182 mm
Transport packaging volume: 2,675 dm³
Pallet quantity: 1 590 pcs
Customs tariff: 85369010

Explosion-tested version 'Ex e': Так
Width: 42 mm
Material insulation body: Thermoplastic
Rated current In: 440 A
Mounting method: Direct mounting
Number of levels: 1
Type of electrical connection 1: Bolt connection
Number of clamp positions per level: 2
Type of electrical connection 2: Bolt connection
Rated voltage: 1 000 V
Colour: Grey
Height: 76 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section fine-strand with cable end sleeve(Min): 35 mm²
Operating temperature(Min): -40 °C
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 240 mm²

Класифікація ETIM – версія 9.0
