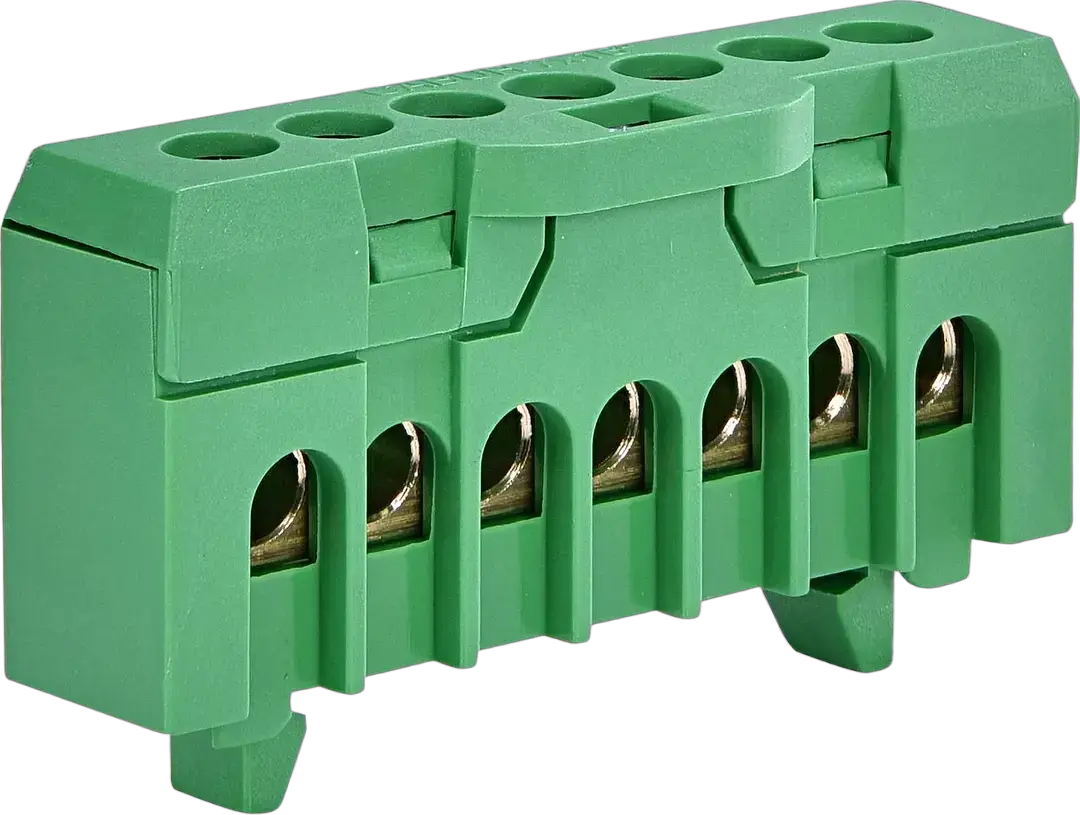

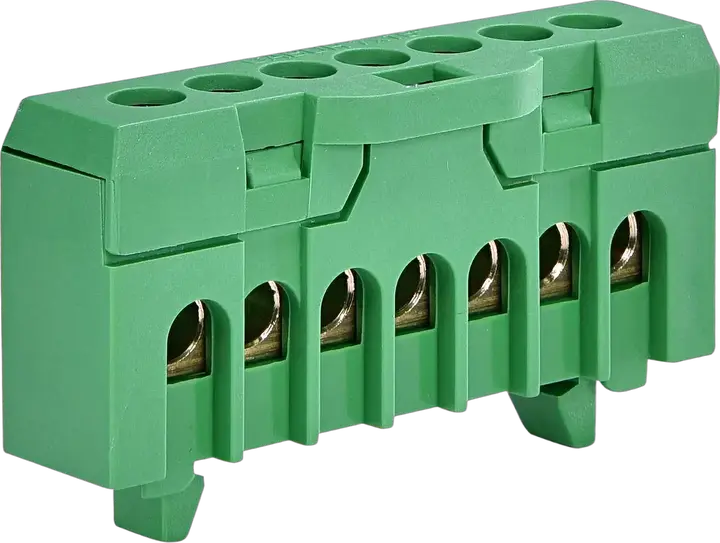

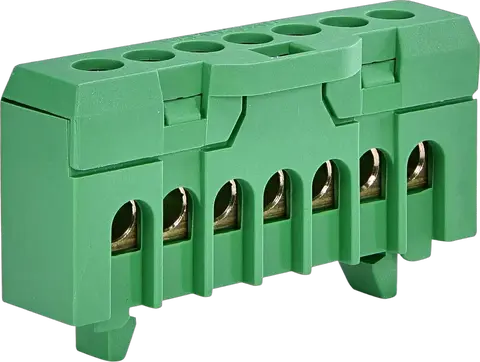

ESC-QBLOK7002 Розподільний блок

Код ETI:: 003903205
Номінальна напруга AC:: 500 V
Номінальна напруга DC (В):: 500 V
Група каталогу:: ES Клеми електромонтажні гвинтові
Спосіб монтажу:: TH 35
Опис типу:: Клема гвинтова
Група:: Одинарний
Колір:: Зелений
Номінальний перетин:: 10 mm²
Максимальний струм при номінальному перерізі:: 63 mm²
Максимальний струм при максимальному перерізі (mm2):: 63 mm²
Переріз дроту, що підключається, одна жила (mm2):: 16 mm²
Поперечне з'єднання:: No
Необхідний кінцевий розділ:: No
Призначення:: Клемні колодки для еквіпотенційної розподілу

Продукт

EAN code for a single product: 3838895862789
Вага: 0,045 kg
Net width: 53 mm
Net height: 31,3 mm
Net depth: 13 mm
Stock unit of measure: pcs

Транспортна упаковка

Transport packaging quantity: 10 pcs
EAN code for a transport packaging: 3838895797708
Transport packaging weight: 0,33 kg
Transport Packaging Dimensions Height: 40 mm
Transport Packaging Dimensions Width: 134 mm
Transport Packaging Dimensions Depth: 116 mm
Transport packaging volume: 0,622 dm³
Pallet quantity: 12 500 pcs
Customs tariff: 85369010

Width: 16 mm
Material insulation body: Thermoplastic
Rated current In: 63 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Screw connection
Type of electrical connection 2: Screw connection
Rated voltage: 500 V
Colour: Green
Height: 33 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 1,5 mm²
Connectable conductor cross section multi-wired(Min): 1,5 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 1,5 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 1,5 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 16 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 10 mm²
Connectable conductor cross section multi-wired(Max): 10 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 10 mm²

Класифікація ETIM – версія 9.0
