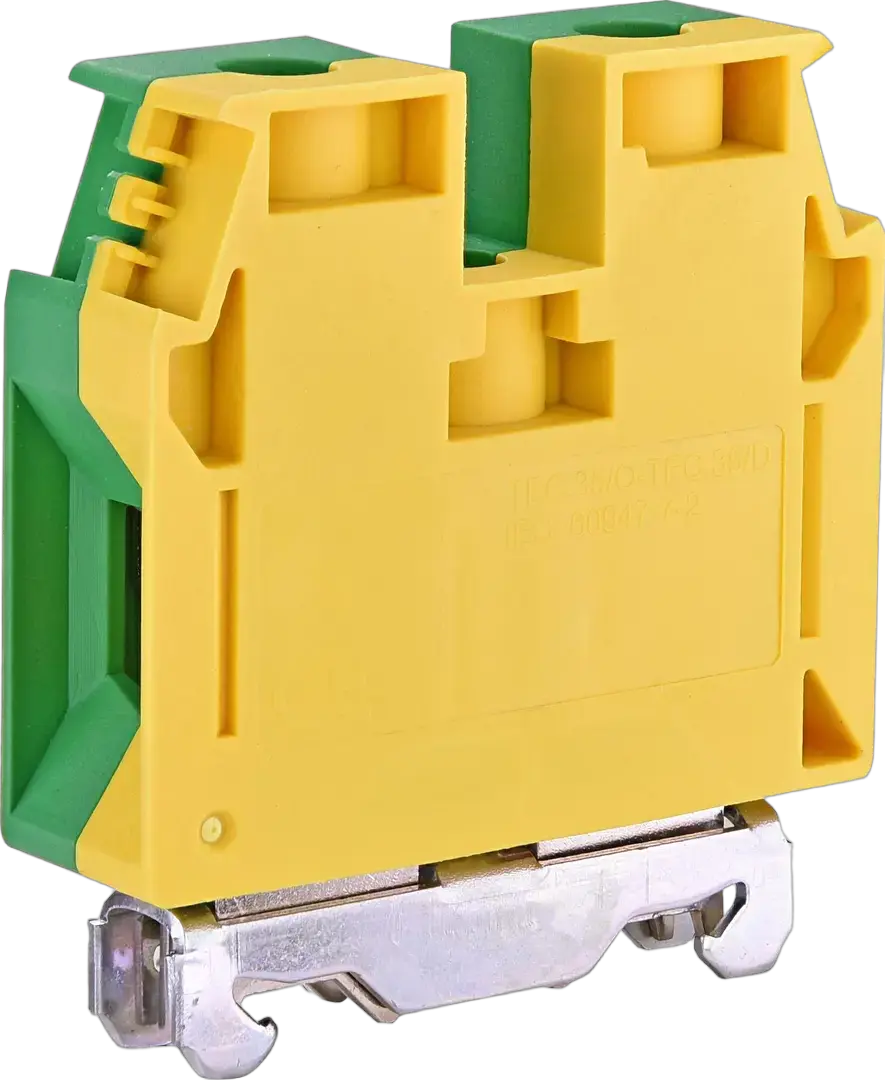

ESC-TEC.35/O Заземлювальне з’єднання

Код ETI:: 003903073
Група каталогу:: ES Клеми електромонтажні гвинтові
Спосіб монтажу:: TH 35
Опис типу:: Клема гвинтова
Група:: Одинарний
Колір:: Жовтий, Зелений
Номінальний перетин:: 35 mm²
Номінальна імпульсна напруга Uimp (kV):: 12 kV
Максимальний струм при номінальному перерізі:: 125 mm²
Поперечне з'єднання:: No
Необхідний кінцевий розділ:: No

Аксесуари

Продукт

EAN code for a single product: 3838895861324
Вага: 81 g
Net width: 16 mm
Net height: 56 mm
Net depth: 60,3 mm
Stock unit of measure: pcs

Транспортна упаковка

Transport packaging quantity: 15 pcs
EAN code for a transport packaging: 3838895788690
Transport packaging weight: 1,239 kg
Transport Packaging Dimensions Height: 70 mm
Transport Packaging Dimensions Width: 150 mm
Transport Packaging Dimensions Depth: 150 mm
Transport packaging volume: 1,575 dm³
Pallet quantity: 7 260 pcs
Customs tariff: 85369010

Width: 16 mm
Material insulation body: Thermoplastic
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Screw connection
Number of clamp positions per level: 2
Type of electrical connection 2: Screw connection
Colour: Green/yellow
Height: 63 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 2,5 mm²
Connectable conductor cross section multi-wired(Min): 2,5 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 2,5 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 2,5 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 50 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 50 mm²
Connectable conductor cross section multi-wired(Max): 50 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 35 mm²

Класифікація ETIM – версія 9.0
