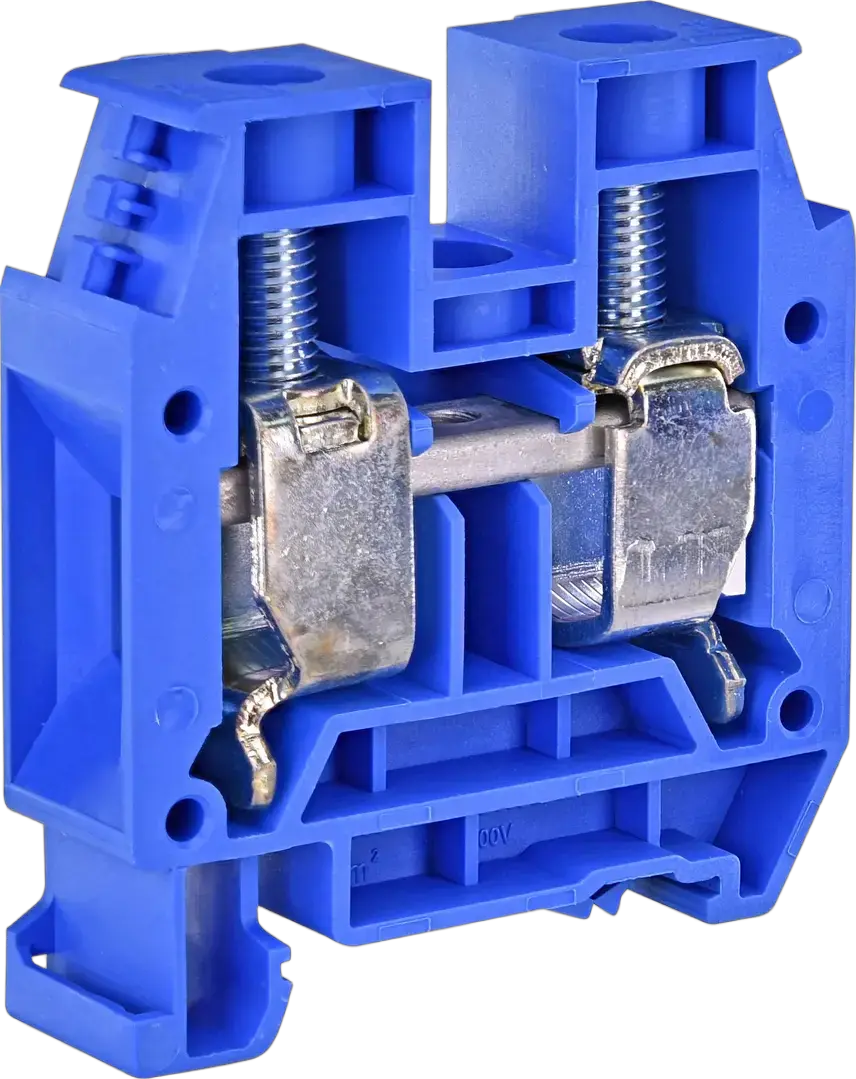

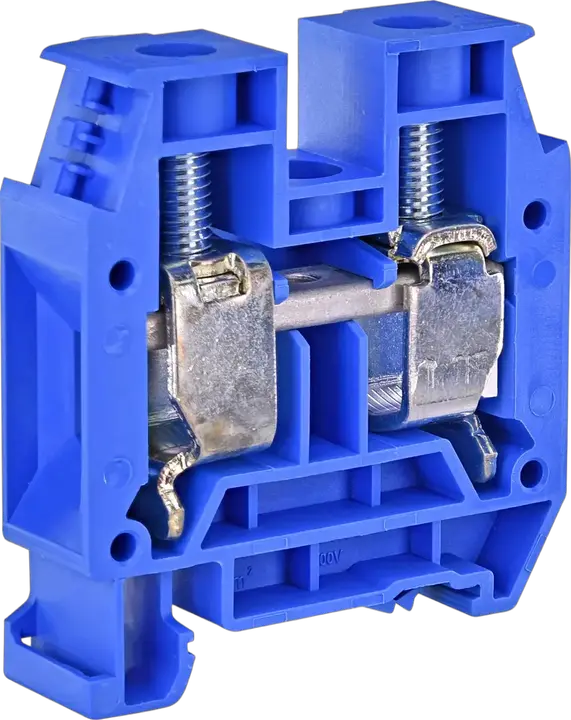

ESC-CBC.35B Нейтральна шина

Код ETI:: 003903049
Номінальна напруга AC:: 1000 V
Номінальна напруга DC (В):: 1000 V
Група каталогу:: ES Клеми електромонтажні гвинтові
Спосіб монтажу:: TH 35
Опис типу:: Клема гвинтова
Група:: Одинарний
Колір:: Синій
Номінальний перетин:: 35 mm²
Номінальна імпульсна напруга Uimp (kV):: 12 kV
Максимальний струм при номінальному перерізі:: 101 mm²
Максимальний струм при максимальному перерізі (mm2):: 160 mm²
Переріз дроту, що підключається, одна жила (mm2):: 2.5-50 mm²
Поперечне з'єднання:: Yes
Необхідний кінцевий розділ:: Yes

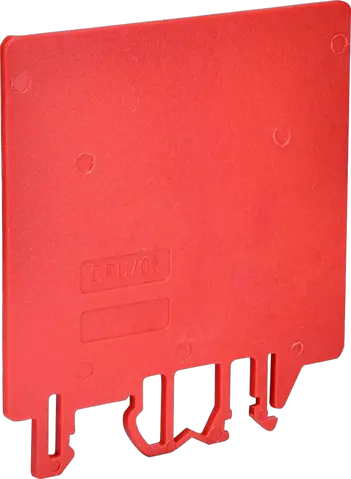

Аксесуари

Продукт

EAN code for a single product: 3838895860969
Вага: 58 g
Net width: 16 mm
Net height: 56 mm
Net depth: 62 mm
Stock unit of measure: pcs

Транспортна упаковка

Transport packaging quantity: 50 pcs
EAN code for a transport packaging: 3838895788430
Transport packaging weight: 2,98 kg
Transport Packaging Dimensions Height: 75 mm
Transport Packaging Dimensions Width: 290 mm
Transport Packaging Dimensions Depth: 210 mm
Transport packaging volume: 4,568 dm³
Pallet quantity: 7 800 pcs
Customs tariff: 85369010

Explosion-tested version 'Ex e': Так
Material insulation body: Thermoplastic
Rated current In: 160 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Screw connection
Thickness: 1,5 mm
End plate model: Так
Number of clamp positions per level: 2
Closing plate required: Так
Type of electrical connection 2: Screw connection
Rated voltage: 1 000 V
Colour: Blue
Snap in: Так
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 2,5 mm²
Connectable conductor cross section multi-wired(Min): 2,5 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 2,5 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 2,5 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 50 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 50 mm²
Connectable conductor cross section multi-wired(Max): 50 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 35 mm²

Класифікація ETIM – версія 9.0
