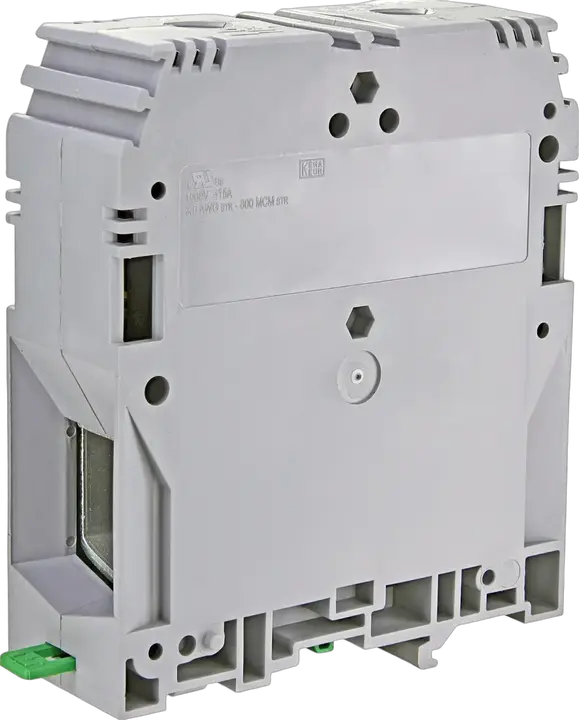

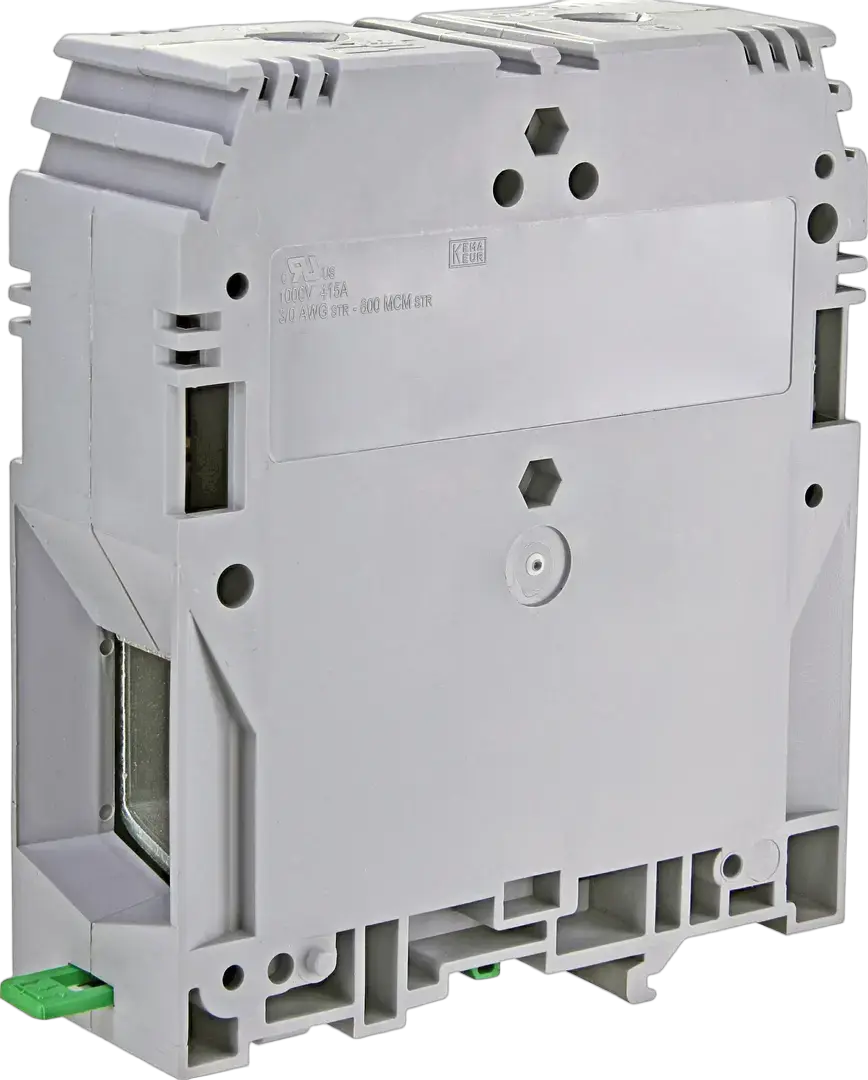

ESC-GPA.240 Гвинтова клема

Код ETI:: 003903009
Номінальна напруга AC:: 1000 V
Номінальна напруга DC (В):: 1000 V
Група каталогу:: ES Клеми електромонтажні гвинтові
Спосіб монтажу:: DIN rail 35 mm
Опис типу:: Клема гвинтова
Група:: Одинарний
Колір:: Сірий
Номінальний перетин:: 240 mm²
Номінальна імпульсна напруга Uimp (kV):: 12 kV
Максимальний струм при номінальному перерізі:: 415 mm²
Переріз дроту, що підключається, одна жила (mm2):: 50-300 mm²
Поперечне з'єднання:: ✗
Необхідний кінцевий розділ:: ✗

Аксесуари

Продукт

EAN code for a single product: 3838895859703
Вага: 565,75 g
Net width: 41 mm
Net height: 119 mm
Net depth: 119,65 mm
Stock unit of measure: pcs

Транспортна упаковка

Transport packaging quantity: 4 pcs
EAN code for a transport packaging: 3838895787990
Transport packaging weight: 2,144 kg
Transport Packaging Dimensions Height: 115 mm
Transport Packaging Dimensions Width: 245 mm
Transport Packaging Dimensions Depth: 155 mm
Transport packaging volume: 4,367 dm³
Pallet quantity: 672 pcs
Customs tariff: 85369010

Width: 37 mm
Material insulation body: Thermoplastic
Rated current In: 415 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Screw connection
Number of clamp positions per level: 2
Type of electrical connection 2: Screw connection
Rated voltage: 1 000 V
Colour: Grey
Height: 120 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 50 mm²
Connectable conductor cross section multi-wired(Min): 95 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 95 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 95 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 300 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 240 mm²
Connectable conductor cross section multi-wired(Max): 240 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 240 mm²

Класифікація ETIM – версія 9.0
