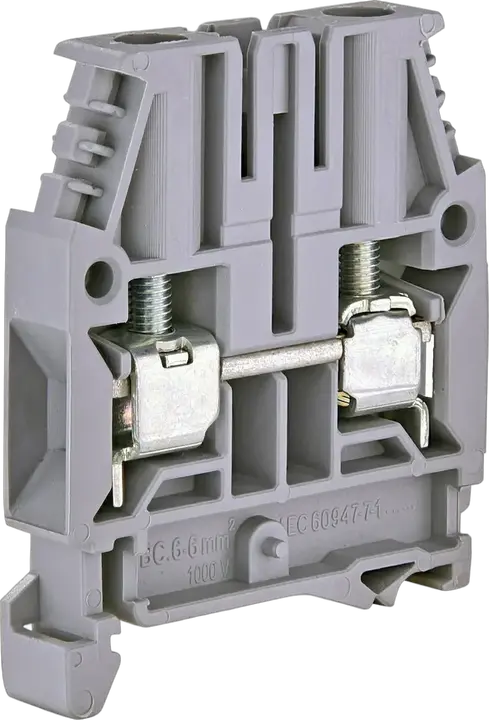

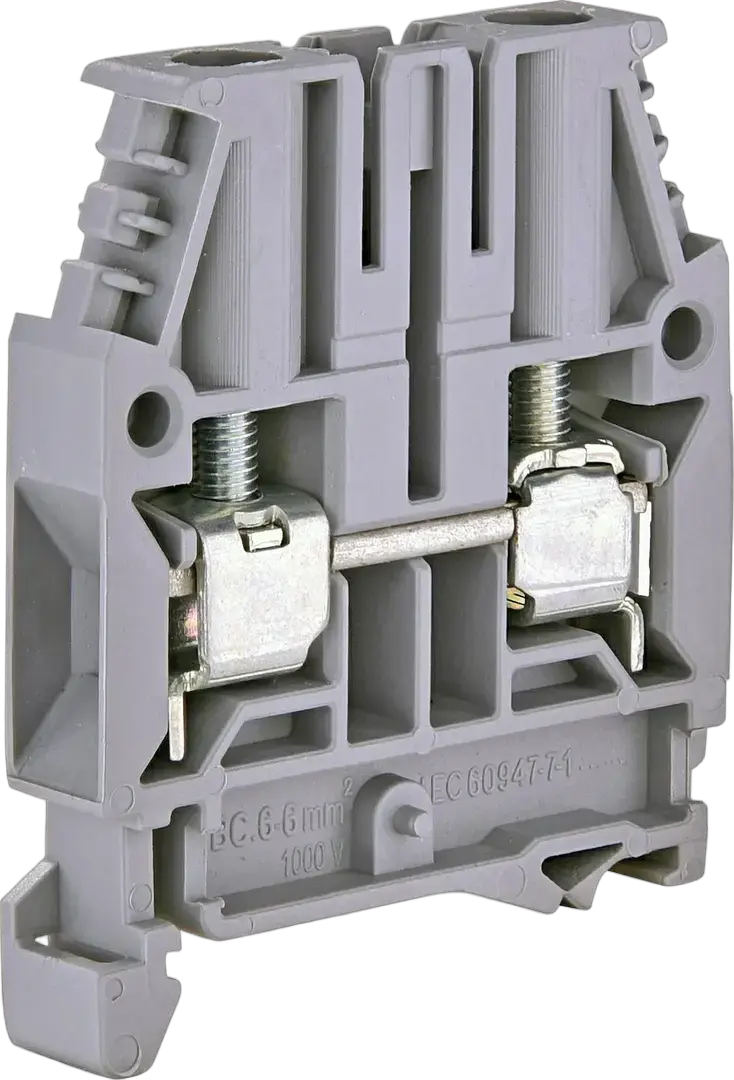

ESC-CBC.6 Гвинтова клема

Код ETI:: 003903002
Номінальна напруга AC:: 1000 V
Номінальна напруга DC (В):: 1000 V
Група каталогу:: ES Клеми електромонтажні гвинтові
Спосіб монтажу:: TH 35
Опис типу:: Клема гвинтова
Група:: Одинарний
Колір:: Сірий
Номінальний перетин:: 6 mm²
Номінальна імпульсна напруга Uimp (kV):: 12 kV
Максимальний струм при номінальному перерізі:: 41 mm²
Максимальний струм при максимальному перерізі (mm2):: 64 mm²
Переріз дроту, що підключається, одна жила (mm2):: 0.2-10 mm²
Поперечне з'єднання:: Yes
Необхідний кінцевий розділ:: Yes

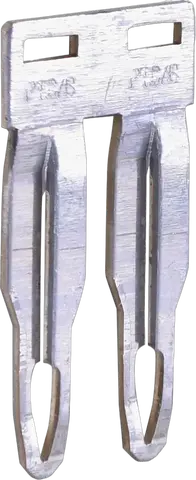

Аксесуари

Продукт

EAN code for a single product: 3838895859635
Вага: 15,76 g
Net width: 8 mm
Net height: 42,5 mm
Net depth: 50,5 mm
Stock unit of measure: pcs

Транспортна упаковка

Transport packaging quantity: 100 pcs
EAN code for a transport packaging: 3838895787921
Transport packaging weight: 1,547 kg
Transport Packaging Dimensions Height: 90 mm
Transport Packaging Dimensions Width: 290 mm
Transport Packaging Dimensions Depth: 100 mm
Transport packaging volume: 2,61 dm³
Pallet quantity: 35 200 pcs
Customs tariff: 85369010

Explosion-tested version 'Ex e': Так
Width: 8 mm
Material insulation body: Thermoplastic
Rated current In: 64 A
Mounting method: DIN rail (top hat rail) 35 mm
Number of levels: 1
Type of electrical connection 1: Screw connection
Number of clamp positions per level: 2
Closing plate required: Так
Type of electrical connection 2: Screw connection
Rated voltage: 1 000 V
Colour: Grey
Height: 52 mm
Inflammability class of insulation material according to with UL94: V0
Connectable conductor cross section solid-core(Min): 0,2 mm²
Connectable conductor cross section multi-wired(Min): 0,2 mm²
Connectable conductor cross section fine-strand with cable end sleeve(Min): 0,2 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Min): 0,2 mm²
Operating temperature(Min): -40 °C
Connectable conductor cross section solid-core(Max): 10 mm²
Connectable conductor cross section fine-strand without cable end sleeve(Max): 10 mm²
Connectable conductor cross section multi-wired(Max): 10 mm²
Operating temperature(Max): 100 °C
Connectable conductor cross section fine-strand with cable end sleeve(Max): 6 mm²

Класифікація ETIM – версія 9.0
