Шинні основи запобіжників NH

Шинні основи запобіжників NV/NH низької напруги — це триполюсні основи для плавких вставок, призначені для монтажу на шинну систему. Вони об’єднують три однополюсні з’єднання в одному пристрої. Один контакт кожної фази підключається до відповідної фази шинної системи. Інші контакти оснащуються клемами для підключення кабелів або призначені для приєднання наступної шинної системи.

Шинні основи запобіжників NV/NH виготовляються відповідно до стандарту DIN 43623. Вони переважно застосовуються в кабельних розподільних шафах і системах електроживлення. Доступні в типорозмірах від 00/160 А до 3/630 А. Захисні кришки забезпечують ізоляцію всіх струмопровідних частин.

Шинні основи запобіжників NV/NH переважно використовуються в кабельних розподільних системах і системах електроживлення. Вони призначені для встановлення низьковольтних плавких вставок, які вставляються та виймаються за допомогою спеціальної рукоятки.

Ізоляційний несучий корпус виготовлений із поліестеру, армованого скловолокном. Посріблена контактна система з лудженими дугогасильними камерами забезпечує низькі втрати потужності, оптимальні теплові характеристики та високу вимикальну здатність.

Усі струмопровідні частини захищені від випадкового дотику відповідно до BVG A2.

Усі шинні основи запобіжників NV/NH оснащені сучасною контактною системою Delta, яка забезпечує оптимальний контактний тиск між плавкою вставкою та основою. Завдяки цьому досягаються мінімальні втрати потужності та низький рівень нагрівання.

Усі стандартні ізольовані шинні основи запобіжників NV/NH призначені для загального застосування. За запитом можливе виготовлення індивідуальних конфігурацій.

Переваги

• Верхнє або нижнє підключення кабелю
• Оптимальний контактний тиск
• Простий монтаж
• Модульна конструкція

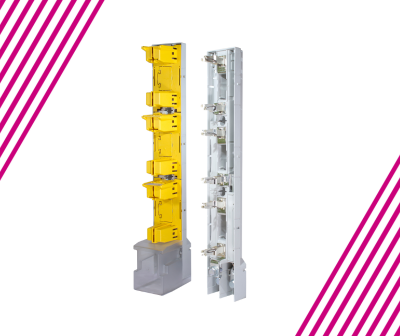

VL00/100 EK — це шинна основа запобіжників із такими характеристиками та варіантами виконання:

• Сумісність із плавкими вставками: призначена для плавких вставок типорозмірів 000 (00C) і 00.
• Забезпечує захист обладнання в електричних колах від перевантажень і коротких замикань.
• Захисні функції: спеціально розроблена кришка контактів забезпечує безпечне встановлення та виймання плавких вставок за допомогою спеціальної рукоятки.
• Сфери застосування: трансформаторні підстанції, розподільні щити, шафи вуличного освітлення, кабельні розподільні шафи та промислові об’єкти.
• Варіанти монтажу: основи можна встановлювати безпосередньо на шинну систему з міжцентровою відстанню 100 мм, а за допомогою додаткових адаптерів — також на шинну систему 185 мм. Можливий вертикальний і горизонтальний монтаж.
• Варіанти кабельних клем: доступні клеми M8, BT00, OS00, P00 і P002 з відповідними діапазонами перерізів провідників, типами гвинтів і моментами затягування.
• Додаткові підключення: доступні нижні та верхні варіанти підключення з відповідними з’єднувальними елементами.
• VL00/100 EK відповідає стандартам IEC 60947-1, IEC 60947-3, IEC 60269-1 та IEC 60269-2.
