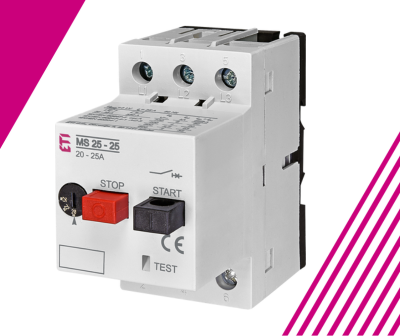

Автоматичні вимикачі захисту двигунів

• Діапазон струмів: від 0,4 А до 52 А, що дає змогу використовувати пристрої для електродвигунів різної потужності.
• Захист від перевантаження: регульовані теплові розчіплювачі дають змогу точно встановити номінальний струм захищуваного електродвигуна.
• Електромагнітний захист від короткого замикання: нерегульовані розчіплювачі миттєвої дії, налаштовані на 12-кратне значення номінального струму, забезпечують надійний захист від короткого замикання та безперешкодний пуск електродвигуна.
• Беззапобіжникові пускові комбінації: можуть поєднуватися з контакторами для створення пускових комбінацій без запобіжників.
• Широкий діапазон робочих температур: придатні для експлуатації в різних кліматичних умовах за температури навколишнього середовища від −20 °C до +55 °C за повного номінального струму.

• Діапазон струмів: від 0,16 А до 80 А, що охоплює широкий спектр застосувань для захисту електродвигунів.
• Фіксований розчіплювач короткого замикання: налаштований на 13-кратне значення номінального струму Iu для стабільного захисту.
• Чутливість до обриву фази: відповідність IEC/EN 60947-4-1 забезпечує захист у разі зникнення фази.
• Температурна компенсація: забезпечує стабільні характеристики спрацювання за різних температур навколишнього середовища.
• Можливість використання як головного вимикача: розширює функціональність і зручність застосування.
• Висока вимикальна здатність: моделі MPE25 до 10 А за напруги 400/415 В мають самозахист, а моделі понад 10 А — вимикальну здатність 50 кА за 400/415 В. Моделі MPE80 мають вимикальну здатність 60 кА за 380 В.
• Різні варіанти монтажу: доступні аксесуари, зокрема поворотні рукоятки з дверним приводом, ізольовані корпуси, корпуси для вбудованого монтажу та вставні клемні наконечники.

Електродвигуни широко застосовуються в промисловості та комерційних об’єктах для приводу механізмів, насосів, вентиляторів та іншого обладнання. Вони можуть зазнавати різних електричних несправностей, що призводять до пошкоджень, простоїв і значних витрат на ремонт. Автоматичні вимикачі захисту електродвигунів допомагають зменшити ці ризики та захищають від:

• Перевантаження: виникає, коли електродвигун протягом тривалого часу споживає струм, що перевищує його номінальне значення. Це може спричинити перегрівання, пошкодження ізоляції та вихід електродвигуна з ладу.
• Короткого замикання: виникає внаслідок появи в колі шляху з низьким опором, що спричиняє різке збільшення струму. Коротке замикання може серйозно пошкодити електродвигун, проводку та інші компоненти.
• Обриву фази: виникає в разі зникнення однієї або кількох фаз живлення. Це спричиняє несиметрію струмів в обмотках електродвигуна, що може призвести до перегрівання та пошкодження.

MPCB поєднують два основні механізми захисту:

• Тепловий захист від перевантаження: для захисту використовується біметалева пластина, яка нагрівається під дією надмірного струму. У міру нагрівання пластина деформується та активує механізм розчіплення, перериваючи живлення електродвигуна. Час спрацювання обернено пропорційний значенню струму: що більший надструм, то швидше спрацьовує захист.
• Електромагнітний захист від короткого замикання: забезпечує миттєве спрацювання в разі короткого замикання. Різке збільшення струму створює сильне магнітне поле, яке активує механізм розчіплення та негайно перериває струм короткого замикання.

Автоматичні вимикачі захисту електродвигунів доступні в різних виконаннях і конфігураціях залежно від сфери застосування та вимог електродвигуна:

• Ручні пускачі електродвигунів: базові пристрої з ручним керуванням ON/OFF і тепловим захистом від перевантаження. Зазвичай застосовуються для електродвигунів малої потужності та простих систем.
• Автоматичні пускачі електродвигунів: забезпечують автоматичне керування та захист, використовуючи контактори для ввімкнення й вимкнення електродвигуна. Можуть підтримувати дистанційне керування, захист від перевантаження та короткого замикання.
• Комбіновані пускачі електродвигунів: об’єднують автоматичний вимикач захисту електродвигуна та контактор в одному корпусі, забезпечуючи компактне й зручне рішення для керування та захисту.

Під час вибору відповідного MPCB необхідно враховувати кілька основних параметрів:

• Струм електродвигуна за повного навантаження (FLA): струм, який споживає електродвигун за номінальної вихідної потужності. Номінальний струм MPCB має дорівнювати або бути трохи вищим за FLA електродвигуна для належного захисту від перевантаження.
• Пусковий струм електродвигуна: під час запуску електродвигун споживає значно більший струм, ніж у нормальному режимі роботи. MPCB повинен витримувати цей пусковий струм без небажаного спрацювання.
• Номінальна напруга: номінальна напруга MPCB має відповідати напрузі живлення електродвигуна.
• Вимикальна здатність: визначає максимальний струм короткого замикання, який MPCB може безпечно вимкнути.
• Тип електродвигуна: різні типи електродвигунів мають різні пускові характеристики та вимоги до захисту. Наприклад, для однофазних і трифазних електродвигунів можуть знадобитися різні виконання MPCB.
