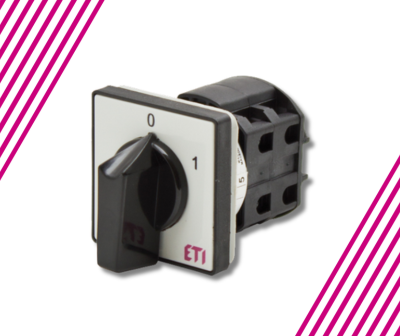

Кулачкові вимикачі і перемикачі CS 16-100A

Кулачкові перемикачі — це універсальні та надійні комутаційні пристрої, які застосовуються для керування електричними колами в різних промислових і комерційних системах. Вони забезпечують точне ручне перемикання між різними положеннями кола та підходять для керування електродвигунами, перемикання між джерелами живлення й роботи у вимірювальних колах. Компактна конструкція, широкий вибір виконань, простий монтаж і стабільна робота роблять кулачкові перемикачі ефективним рішенням для складних умов експлуатації.

Серія CS включає широкий асортимент кулачкових перемикачів для різних сфер застосування:

• Перемикачі УВІМК./ВИМК.: забезпечують базову функцію вмикання та вимикання з кутом перемикання 60°.
• Багатопозиційні перемикачі: мають кілька положень перемикання з кутом 60°.
• Перекидні перемикачі: забезпечують перемикання між двома або більше електричними колами з кутом перемикання 60°.
• Вольтметрові перемикачі: призначені для використання у вольтметрових колах і доступні у виконанні для 3-провідних та 3-фазних систем.
• Амперметрові перемикачі: призначені для амперметрових кіл і доступні у виконанні 1 полюс / 3 струми або 2 полюси / 3 струми, в обох випадках із трансформатором струму.
• Перемикачі пуску та роботи: призначені для однофазних електродвигунів із положеннями 0-ПУСК-1.
• Перемикачі «зірка-трикутник»: використовуються для пуску трифазних електродвигунів із положеннями 0-зірка-трикутник.
• Реверсивні перемикачі електродвигуна: забезпечують зміну напрямку обертання двигуна та доступні у виконаннях 1-0-2 або L-0-P.
• Аварійні перемикачі УВІМК./ВИМК. загального призначення, версія LK: забезпечують електричне відокремлення обладнання від джерела живлення в аварійних ситуаціях.
  • Особливості:
    • Червона рукоятка керування та жовта підкладка відповідно до вимог стандартів.
    • Можливість блокування у відкритому положенні «0» за допомогою до трьох навісних замків.

Серія CS також включає кулачкові перемикачі в ізольованих корпусах із різними ступенями захисту:

• IP65: корпуси PN, PNG і PNG LK
• IP55: корпуси PN1 і PN2
• IP54: корпуси PN3 і PN4

Корпуси мають сірий колір RAL 7035. Серія включає:

• Перемикачі УВІМК./ВИМК. з кутом перемикання 60°.
• Перекидні перемикачі з кутом перемикання 60°.
• Багатопозиційні перемикачі з кутом перемикання 60°.
• Вольтметрові перемикачі.
• Реверсивні перемикачі електродвигуна.
• Перемикачі «зірка-трикутник».
• Аварійні перемикачі УВІМК./ВИМК. загального призначення, версія LK.

Серія CS для монтажу на DIN-рейку

Серія CS включає кулачкові перемикачі, призначені для монтажу на DIN-рейку.
